CGH の「マルチタスクのジレンマ」: 迷光はなぜ存在するのか? 「搬送周波数」を理解するには、まず前提を理解する必要があります。それは、CGH 自体が回折光学素子であるということです。 CGH に光線を当てると、単に目的の回折次数が生成されるわけではありません。物理光学の基本法則により、必要な +1 次 (ターゲット信号)、回折せずにまっすぐ通過する 0 次、反対側に偏向する -1 次、さらに高次の次数など、複数の「クローン」が同時に生成されます。

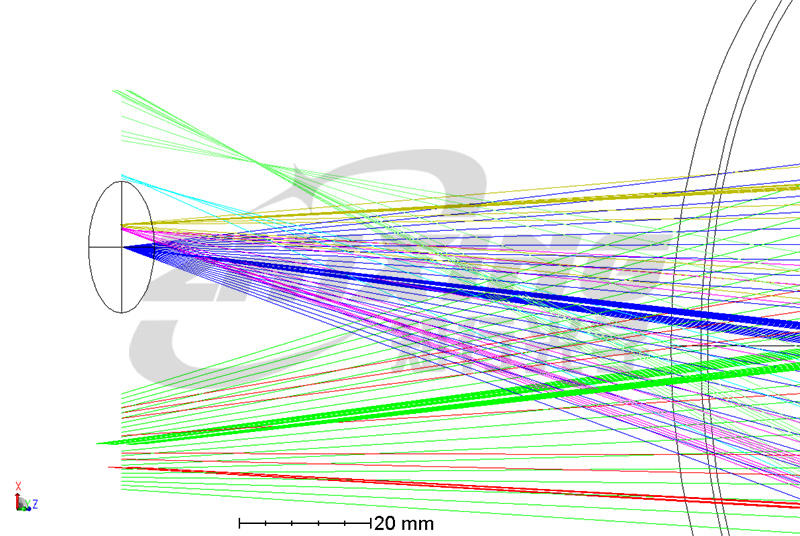

図 1. 異なる回折次数の光 (青は +1 次を表し、残りは迷光です)。
理想的な設計では、+1 次光のみが測定表面に関する情報を干渉計に送り返します。しかし、実際には、0 次と -1 次の「寄生」次数も光路内を目的もなくさまよっています。それらが測定光路に入ると、迷光干渉が発生します。その結果、干渉縞のコントラストが低下し、エッジがぼやけ、場合によっては偽の位相情報が重ね合わされることもあります。つまり、ぼやけた縞は、多くの場合、弱い光によるものではなく、過剰なノイズによるものです。 「キャリア周波数」とは何ですか?キャリア周波数の導入は、この「信号とノイズ」の矛盾を解決することです。 CGH の位相分布は、「測定面の形状情報」を記録したコード化された図として想像できます。 「搬送波周波数」は、このコード化された情報に重畳される追加のチルトまたはデフォーカス係数です。この操作は抽象的に聞こえますが、その目的は非常に純粋で、有用なターゲット信号に空間周波数領域の「新しい部屋」を与えることです。本来、ターゲット信号とそれらの役に立たない 0 次および -1 次迷光は、周波数スペクトル内で密集して絡み合っています。どんなに空間的に遮断しても完全に遮断することはできません。しかし、搬送波周波数がターゲット信号に重畳されると、そのスペクトルはより高い周波数範囲に「シフト」され、定常的な干渉信号から距離が生まれます。これは、あなたと友達が最初は騒音をかき消してお互いの声が聞こえない、騒がしいパーティーに参加しているようなものです。しかし、キャリア周波数は、あなたやあなたの友人に特定の高周波トーンを与えるようなものです。あなたたち二人が、他の誰も通信に使用していないこのトーンに移行すると、周囲の低周波ノイズが即座にフィルター可能な背景になります。

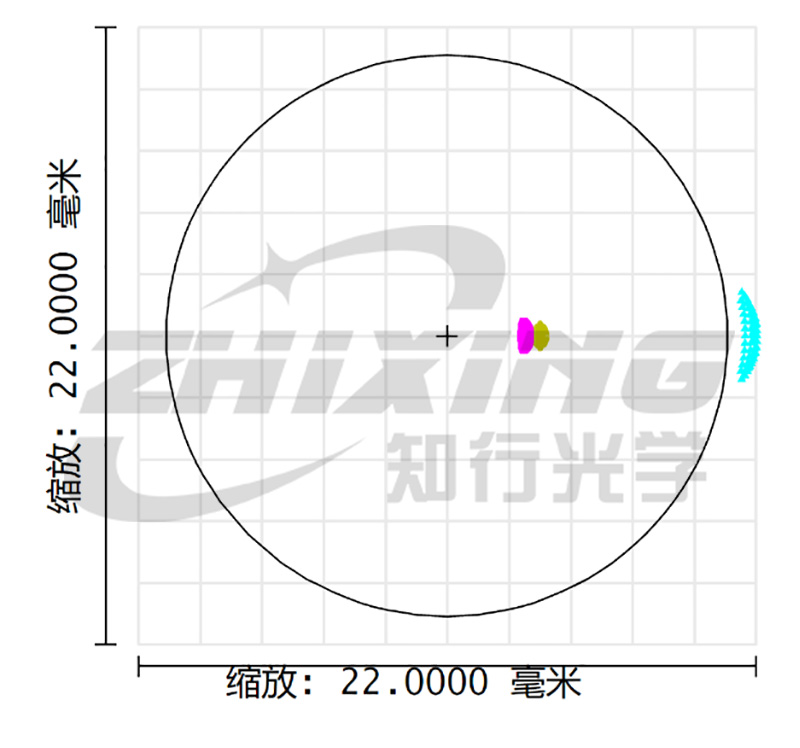

図 2. 傾斜したキャリア周波数による次数の分離

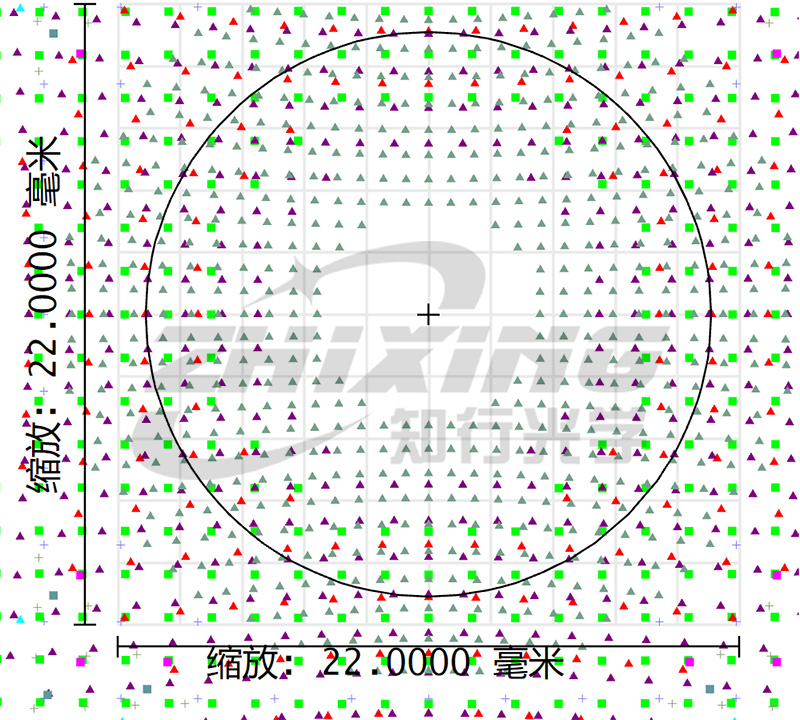

図 3. デフォーカスキャリア周波数によるレベルの分離
干渉信号とターゲット信号がスペクトル内で分離されると、その後の空間フィルタリングにより、きれいかつ効果的に「迷光を遮断」できます。フィルタリングの技術: 強ければ強いほど良いというわけではなく、ちょうどいいのです。これはバランスの芸術であり、「ちょうどいい」瞬間を見つけることです。キャリア周波数が低すぎる場合、干渉信号とターゲット信号のスペクトルが依然として重なり合い、もつれた混乱が生じ、フィルタリングの失敗やぼやけたフリンジが発生します。キャリア周波数が高すぎる場合、スペクトルは十分に分離されますが、これにより CGH の線幅が非常に狭くなり、マイクロ・ナノ製造精度に対する要求が非常に厳しくなります。これは、製造難易度の上昇を意味するだけでなく、実際の CGH の回折効率に深刻な影響を与えることを意味します。理想的な設計では、ほとんどのエネルギーが +1 次数に集中しますが、キャリア周波数が高すぎると、製造プロセスのわずかなずれでも他の次数に光が漏れ、信号強度が大幅に低下する可能性があります。真のデザインスキルはどこにあるのでしょうか? 「最小有効搬送波周波数」を見つけることで。優れたデザインとは、描画ソフトウェアでランダムに値を引き出すことではありません。それは、干渉するすべての回折次数を確実に分離しながら、重畳される搬送波周波数を最小限に抑える方法を正確に計算することです。小さなキャリア周波数できれいな分離を達成すると、後続の製造やプロセスに過度の負担をかけることなく、フリンジ コントラストとシャープネスの両方が保証されます。 CGH ユーザーへの実践的な提案: CGH ユーザーは、複雑な搬送周波数方程式を自分で解く必要はありませんが、ソースでの検出結果を制御できないという意味ではありません。テスト中に CGH がぼやけた縞、低いコントラスト、または規則的な背景ノイズを頻繁に示す場合は、光路や環境の問題を除外した後、CGH の設計者またはサプライヤーに回折次数分離の定量分析レポートを要求できます。このレポートでは、現在の搬送波周波数設計の下で、各干渉次数がどこに移動するか、ターゲット信号からのスペクトル間隔はどれくらいか、空間フィルタによって効果的にブロックできるかどうかが明確にわかります。このレポートを使用すると、CGH の「フィルタリング」設計が信頼できるかどうかを判断できます。最後に、干渉分光法でナノメートルレベルの精度を追求する場合、「はっきり見える」か「はっきり見えない」かの違いは、多くの場合、わずかな設計の工夫にあります。キャリア周波数は、精密テストという壮大なスペクタクルにおいて、控えめな照明技術者と同じような役割を果たします。キャリア周波数は、画像の内容を決定するものではありませんが、画像がどの程度きれいであるかを決定します。次回、輪郭がはっきりしていて背景が完全に黒い標準的なインターフェログラムを見るときは、それが表面精度の勝利であるだけでなく、周波数フィルタリングの美しい芸術でもあることを思い出してください。
