白パネル黒パターンセラミック校正ボード

Zhixingは、白パネル黒パターンセラミック校正ボードの豊富な経験があり、同時に製品の精度が顧客の要件を満たしていることを確認し、さまざまなモデルのカスタマイズをサポートし、お客様と協力することを楽しみにしています。

ホワイトパネルブラックパターンセラミックキャリブレーションボードは、高精度マシンビジョンアプリケーション用のロボットをキャリブレーションおよび測定するためのツールです。産業オートメーション生産ライン、ロボットビジョンシステム、3Dスキャン、CNC加工および検査に適しています。キャリブレーションボードを使用すると、ロボットの位置と姿勢を測定し、ロボットの精度と精度を向上させ、作業効率を向上させ、生産コストと作業リスクを軽減できます。

ホワイトパネルブラックパターンセラミックキャリブレーションボードの要件は非常に厳しく、高い安定性と高精度、さらに耐干渉性能と高い再現性が求められます。したがって、このような難しい校正プレートを製造できるのは、優れた光学品質と精密な製造プロセスを備えたメーカーだけです。

つまり、ホワイトパネルブラックパターンセラミックキャリブレーションボードは、ロボットおよび自動生産ラインの精度と精度を向上させることができるハイエンドのマシンビジョン測定およびキャリブレーションツールであり、さまざまな産業分野に適しており、現代のインテリジェント製造と自動生産。ホワイトパネルブラックパターンセラミックキャリブレーションボードは、高精度マシンビジョンアプリケーション用のロボットをキャリブレーションおよび測定するためのツールです。産業オートメーション生産ライン、ロボットビジョンシステム、3Dスキャン、CNC加工および検査に適しています。キャリブレーションボードを使用すると、ロボットの位置と姿勢を測定し、ロボットの精度と精度を向上させ、作業効率を向上させ、生産コストと作業リスクを軽減できます。

ホワイトパネルブラックパターンセラミックキャリブレーションボードの要件は非常に厳しく、高い安定性と高精度、さらに耐干渉性能と高い再現性が求められます。したがって、このような難しい校正プレートを製造できるのは、優れた光学品質と精密な製造プロセスを備えたメーカーだけです。

つまり、ホワイトパネルブラックパターンセラミックキャリブレーションボードは、ロボットおよび自動生産ラインの精度と精度を向上させることができるハイエンドのマシンビジョン測定およびキャリブレーションツールであり、さまざまな産業分野に適しており、現代のインテリジェント製造と自動生産。

特徴：

重要な詳細

カスタマイズされたサポート:OEM、ODM

原産地:中国浙江省

ブランド名:志興

モデル番号:ZX

製品名:白パネル黒パターンセラミック校正ボード

材質:セラミック

色:白

精度:±0.001

特性:壊れやすい

アプリケーション:マシンビジョン

機能:キャリブレーション

重量:±15g

タイプ:光学アクセサリ

用途:測定機器

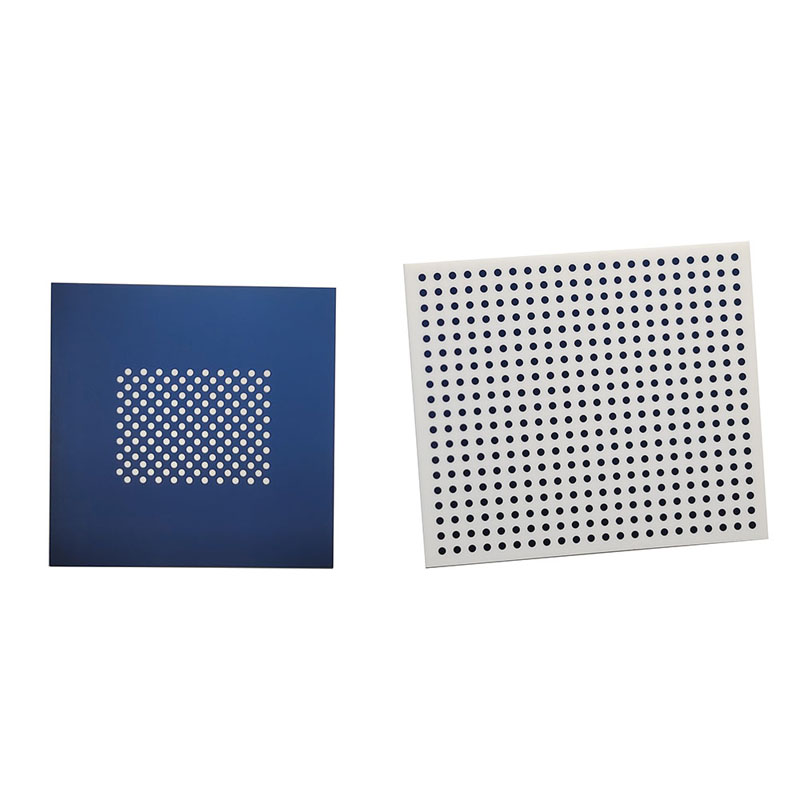

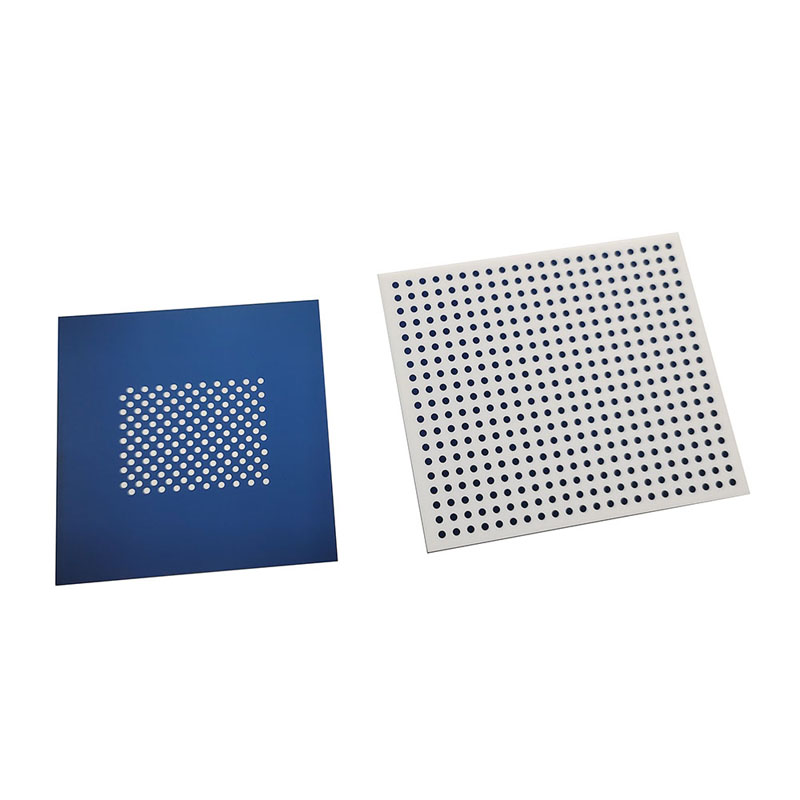

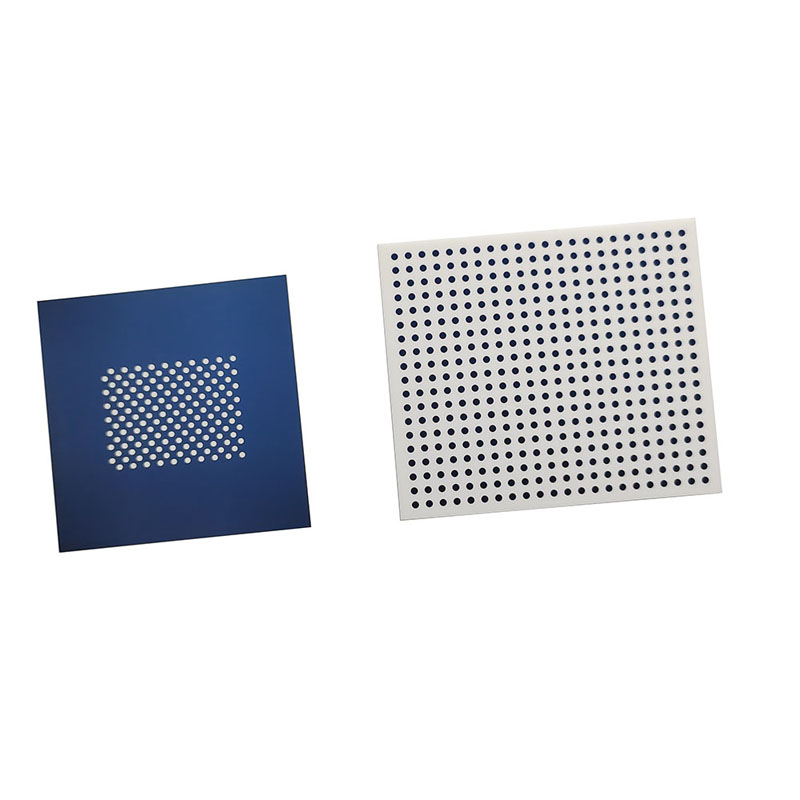

青パネル白模様 VS 青模様白パネル

白パターン詳細表示

白パネル黒パターンセラミック校正ボードの使用上の注意:

1. キャリブレーション画像の数は通常 15 ～ 25 です。画像の数が少なすぎると、不正確なキャリブレーション パラメータが発生しやすくなります。

2. 校正板の撮像サイズは全体の 1/4 から 2 倍程度とし、シーンに応じてサイズを変える。

3. 補助光源を使用して校正プレートを研磨し、校正プレートの明るさが十分かつ均一であることを確認します。

4. キャリブレーション プレートのイメージングは​​、過度に分解されてはなりません。分解すると、特徴輪郭抽出のオフセットが生じ、不正確な円中心抽出が発生します。

5. キャリブレーション プレート フィーチャのイメージングでは、明らかな焦点ぼけ距離を持たせることはできません。ピントがずれた場合は、校正板の距離、絞りの大きさ、像距離を調整することで調整できます（固定焦点レンズの場合、ピントを合わせるということは通常、像距離を調整することを意味します）。

6. キャリブレーションプロセス中はカメラの絞りと焦点距離を変更できないため、再キャリブレーションが必要になります。

7. 校正プレート画像の数は、測定空間全体と測定視野全体をカバーするものとします。カメラ画像は 4 つの象限に分割されます。取り込まれた校正プレート画像が 4 つの象限に均等に分散されていることを確認する必要があります。各象限で、異なる方向に 2 回傾けることをお勧めします。

応用シナリオ

ISO品質マネジメントシステム認証

展示写真
