01 USAF 1951 解像度プレートとは何ですか?
USAF 1951 (米国空軍 1951 解像度ターゲット) は、世界で最も広く使用されている標準解像度テスト ターゲットの 1 つです。これは、黒と白のストライプの標準的な配置で構成され、光学システムが解決できる最小の詳細を判断するために使用されます。簡単に言うと、レンズが何本の線をはっきりと分離できるかが、そのレンズの解像力を表します。
一般的なアプリケーションには次のものがあります。
◆レンズ研究開発検証
◆産業用視覚検査
◆マイクロシステム評価
◆光学系受け入れ
02 決議ボードのグループとエレメントとは何ですか?

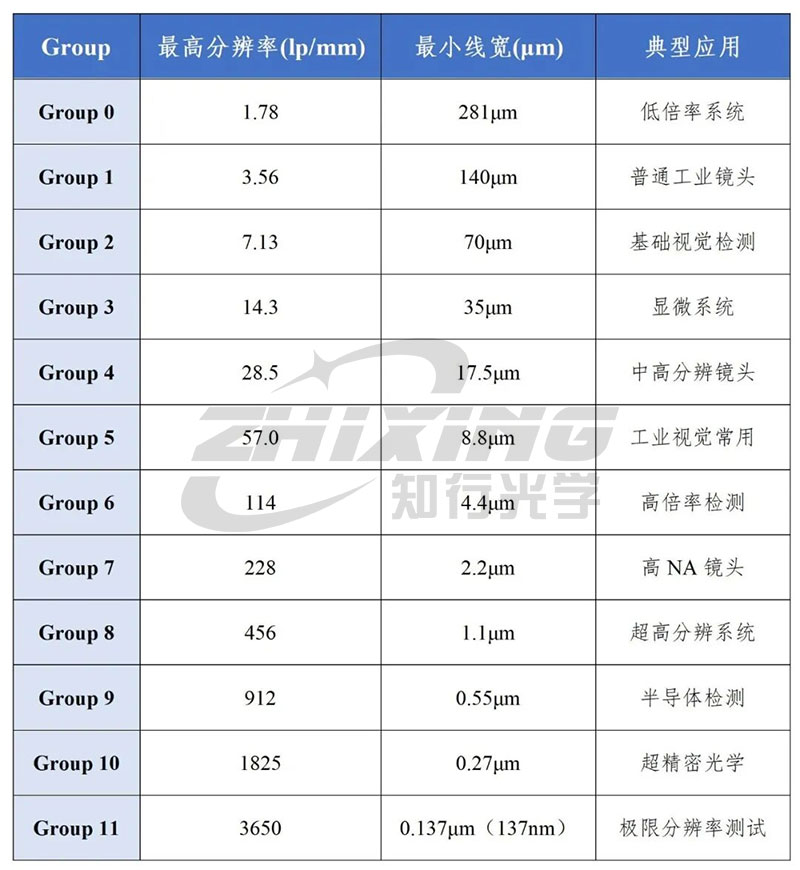

USAF 1951 のパターンは、複数のグループと要素で構成されています。各グループには 6 つの要素が含まれており、各要素は異なる空間周波数 (lp/mm) に対応します。
数値が大きいほど、線が細くなり、テストが難しくなります。
03 USAF 1951 の正しい使い方?
ステップ 1: テスト システムをセットアップする
これには通常、次のものが含まれます。
◆光源（均一照明）
◆USAF解像度ボード
◆テスト中のレンズ
◆CCD/CMOSカメラ
◆表示・解析ソフト
基本的なテスト パス:
光源 → USAF 解像度ボード → テスト対象レンズ → センサー → 画像解析
注:
◆均一な照度を確保
◆正確なピント合わせ
◆光軸をできるだけ合わせる
◆システムの振動を避ける
ステップ 2: 最も鮮明な結像位置を見つける
焦点距離または作動距離を調整して、最適な画像の鮮明さを実現します。
これは結果に影響を与える最も重要なステップです。
ステップ 3: 「まだ分離できるか?」を観察します。
画像を調べてください:
どのグループ、どの元素の黒と白の縞がまだはっきりと分離できるでしょうか?
判断基準：
はっきりと区別できる黒と白のストライプ
ストライプが混ざっている、グレーアウトしている、または区別できない
認識可能な最後のパターンは、システムの解像度の上限を表します。
04 lp/mmに変換するにはどうすればいいですか？

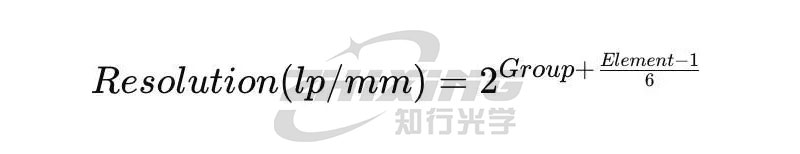

各グループ/要素は固定の空間周波数に対応します。換算式：
例えば：
◆グループ5、要素3
◆約20lp/mmに対応
lp/mm (ラインペア/mm) = 1 ミリメートルあたりに識別できる白と黒の線の数
最小線幅 = 黒または白の 1 本の線の幅

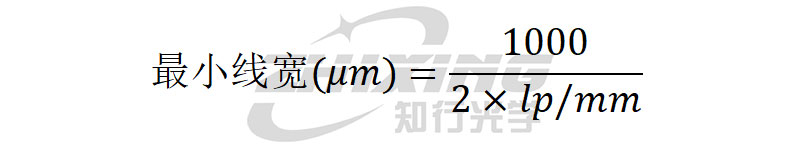

両者の関係:

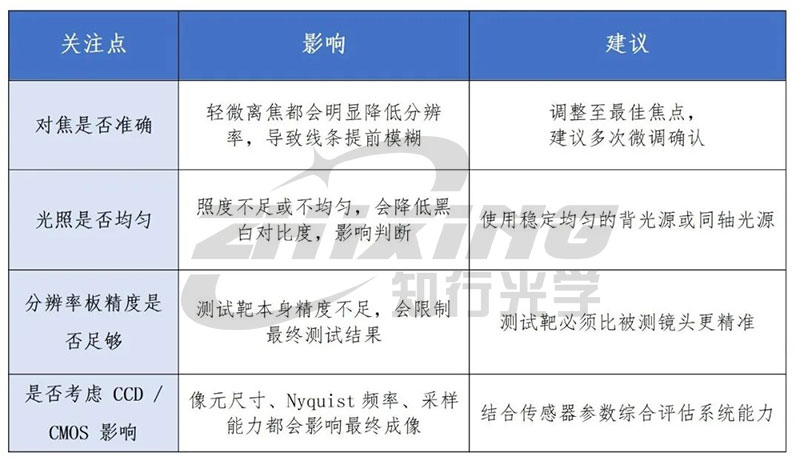

05 検査結果の信頼性はどうやって判断するのですか?
多くの場合、不正確なテストはレンズの問題ではなく、テスト方法の問題が原因です。
推奨読書:
06 高解像度グループが必要になるのはどのような場合ですか?
ハイエンドレンズの解像度が向上し続けるにつれ、従来の5群や6群ではもはや十分ではなくなりました。
例えば：
◆半導体検査用レンズ
◆高NA顕微鏡対物レンズ
◆AOIシステム
◆超高画素産業ビジョン
多くの場合、システムの機能を正確に測定するには、グループ 9 / グループ 10 / グループ 11 が必要になります。
特に: USAF グループ 11 (最大約 3500 lp/mm)
超高解像度レンズをテストするための重要な基準となっています。
結論
USAF 1951 解像度チャートは、シンプルで直観的で信頼性が高いため、古典的です。
これは、レンズが「はっきりと見える」かどうかを判断するのに役立つだけでなく、エンジニアがシステムがどの程度「はっきりと」見えるかを正確に知るのにも役立ちます。真に信頼できるテスト結果を得るには、適切な解像度チャートを選択し、正しいテスト方法を採用することが不可欠です。
