例 1: 円筒ミラーのパラメータを図 1 に示します。D1=40 mm、D2=30 mm、R=60 mm、長方形。

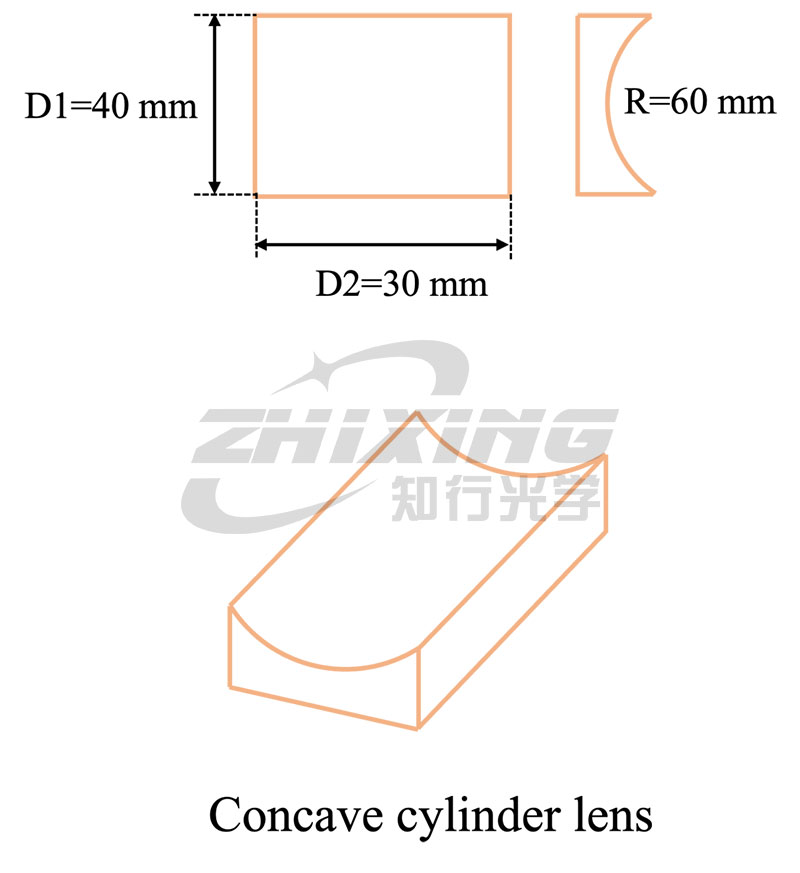

図 1: 凹面パラメータの概略図

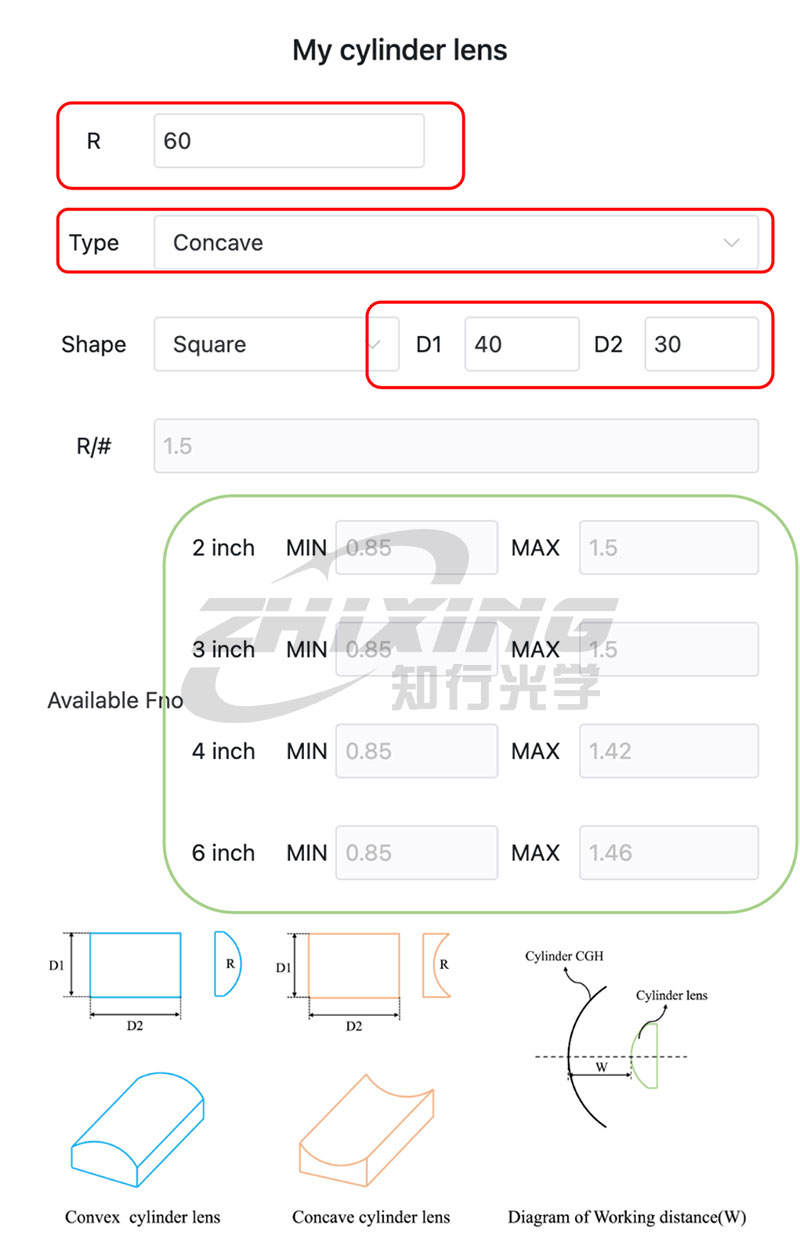

上記のパラメータに基づいて、図 2 に示すように、選択 Web ページの赤いボックス内に関連するパラメータ (R、タイプ、D1、D2、形状) を入力します。ツールは、対応するモデル (緑のボックス) で利用可能な Fno 範囲を自動的に計算します。
図 2: パラメータ入力と Fno 計算出力
上の緑色のボックスに基づいて、6 つのモデルが推奨されます (付録 1 の表を参照)。
2インチ：ZX2100、ZX2150
3インチ：ZX3100、ZX3150
4インチ：ZX4100
6インチ：ZX6100
例 2: 円筒ミラーのパラメータは次のとおりです: D1=30 mm、D2=40 mm、R=60 mm、長方形。
W（CGH背面からシリンダー頂点までの距離）は、お客様の実際の光路に基づいて決定されます。

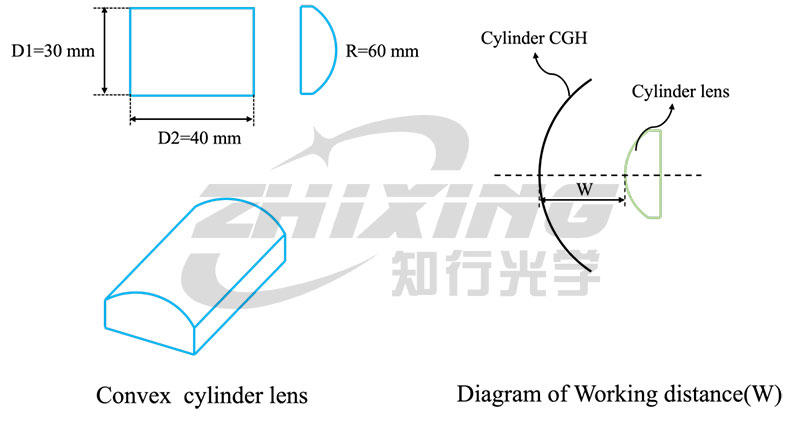

図 1: 凸面パラメータの概略図

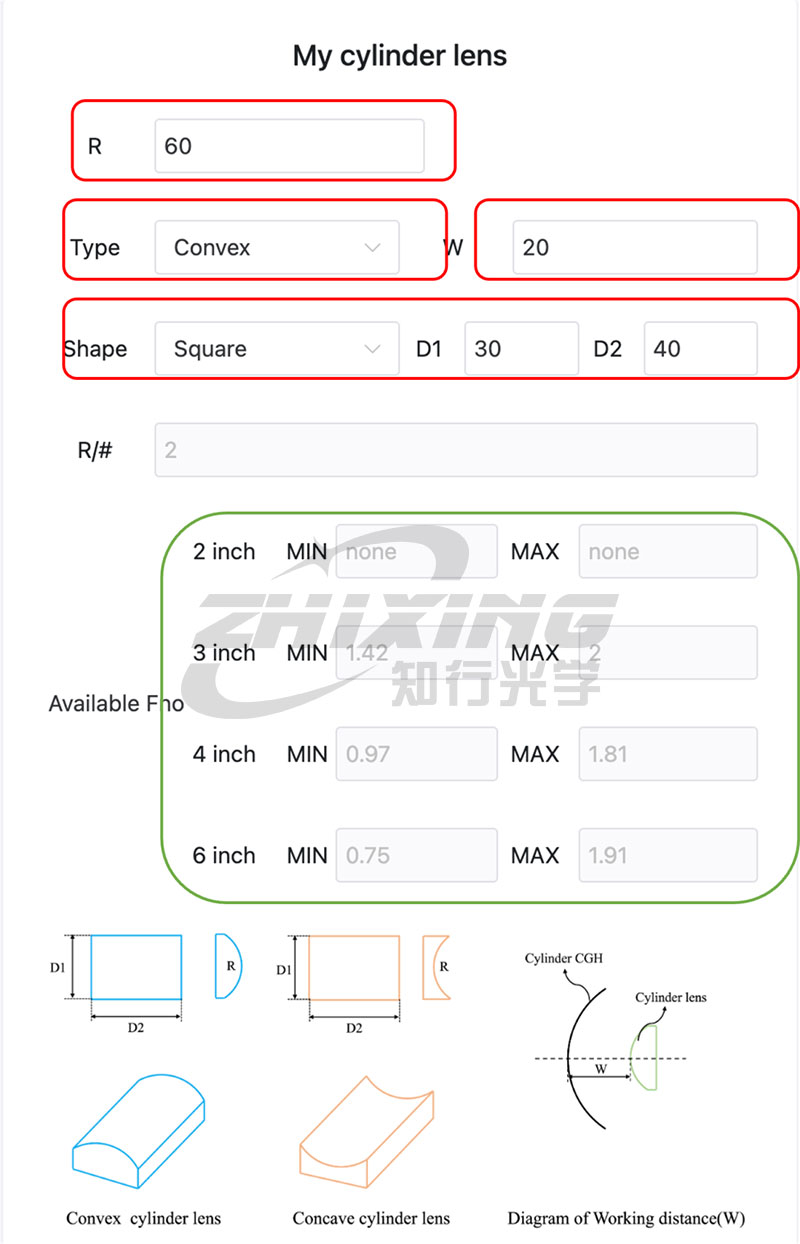

上記のパラメータに基づいて、図 2 に示すように、選択 Web ページの赤いボックス内に関連するパラメータ (R、タイプ、D1、D2、形状、W) を入力します。ツールは、対応するモデル (緑のボックス) で利用可能な Fno 範囲を自動的に計算します。
図 2: 凸面パラメータ入力と Fno 計算出力
上の緑色のボックスに基づいて、6 つのモデルが推奨されます (添付 1 の表を参照)。
2インチ：なし
3インチ：ZX3150、ZX3200
4インチ：ZX4100、ZX4150
6インチ：ZX6100、ZX6150
