隠れたキラー #1: リファレンス転送の歪み – アライメント領域での「違法なポーズ」測定を厳密に防止します。 CGH テストのエンジニアリング ロジックでは、基準伝達リンクは非常に厳密です。干渉計の波面 → CGH 回折面に伝達 → 最終的にテスト対象のレンズに伝達されます。これは相互接続された幾何学的チェーンです。アフターサポートでは、お客様から提出された測定データで、CGH のアライメント領域が密な干渉縞で埋め尽くされていることがよくわかります。この状態は、CGH が設計で要求される物理的な姿勢になっていないことを意味します。リファレンスは最初のステップ (干渉計から CGH) ですでに位置がずれています。この「違法な姿勢」で測定された表面データは完全に不正確であるだけでなく、その後の問題分析において重大な誤解を招くものであり、非常に厳密でないエンジニアリング手法を表しています。

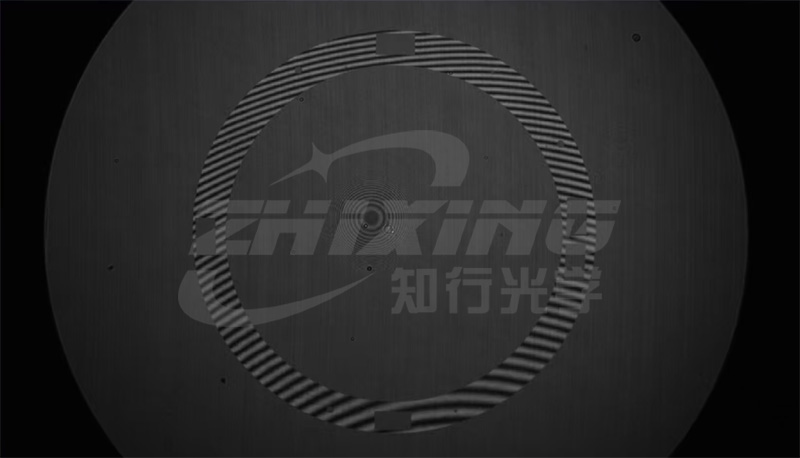

アライメントずれの図
対策: 参照を強制的にロックし、「ゼロフリンジ」操作手順に戻す。測定データの信頼性と有効性を確保するには、「姿勢優先」の運用上の考え方を確立する必要があります。 アライメント領域は「コマンド」です。 CGH 上のアライメント領域は、干渉計と CGH の間の空間関係を保証する固有のフィードバック パターンです。この領域のフリンジは、CGH ポーズを微調整して、「フリンジがゼロ」の状態になるか、可能な限りまばらになるように調整する必要があります。取扱説明書の姿勢を厳守する: オペレーターは、セットアップおよび調整中に、取扱説明書に定義されている初期姿勢に厳密に従わなければなりません。アライメント領域内の多数の縞は、CGH のピッチ、方位角、または中心オフセットがまだゼロに達していないことを示しています。このような条件下でのデータ取得は絶対に禁止されています。物理的基準の一意性を確保する: アライメント領域の縞が物理的限界の下で最もまばらな状態に低減された場合にのみ、CGH が設計された標準測定状態にあることを証明できます。この時点で記録されたデータは、テスト対象のレンズによって引き起こされる波面偏差を正確に反映しています。
隠れたキラー 2: 鏡の「力の変形」 - 無視されている乱視の原因。位置合わせの問題が機能する場合、この問題はテスト対象のオブジェクト自体を直接示しています。多くの非球面ミラーは、軽量化を達成したり、特定の光学設計要件を満たすために、大きなアスペクト比を持つか、比較的剛性が制限された材料で作られることがよくあります。これらのミラーが工具に保持されたり、特定の支持方法を使用して配置されたりすると、重力とクランプ応力によりミラー本体に直接変形が発生します。結果は何ですか?乱視。そして、この乱視は現実であり、物理的に存在します。鏡は確かに乱視に「押し付けられ」ています。 CGH（Calibrated High-Gross Mirror）はそれを高感度で検出しますが、問題はCGHやミラーの表面仕上げではなく、「このミラーをどのように固定したか」にあります。現場で「調整不能」な乱視の多くは、実はサポート方法が間違っていたことが原因です。解決策: 犯人を特定するための 2 つのステップ。まず、ミラーとツーリングシステムの剛性のマッチングに焦点を当てます。アスペクト比が大きいミラーの場合、テストツールの設計と検証はミラーの製造自体と同じくらい重要です。正乱視を繰り返し測定する場合は、まずツールとサポート方法を確認してください。次に、シンプルでありながら非常に効果的な診断方法である回転 CGH テスト方法を使用して根本原因を確認します。ミラーと固定具を同じ位置に保ち、CGH を特定の角度 (90° など) だけ回転させます。インターフェログラムの非点収差の方向が変化しない場合、CGH 自体は問題ではありません。非点収差はミラーまたは固定具に起因するため、引き続きクランプ方法を確認してください。乱視方向が CGH と同期して回転する場合、問題は CGH 自体にあります。このテストにかかる時間はわずか数分ですが、CGH の疑いを即座に解消し、問題の本当の原因に焦点を当てて調査を行うことができるため、オンサイト診断の強力なツールとなります。

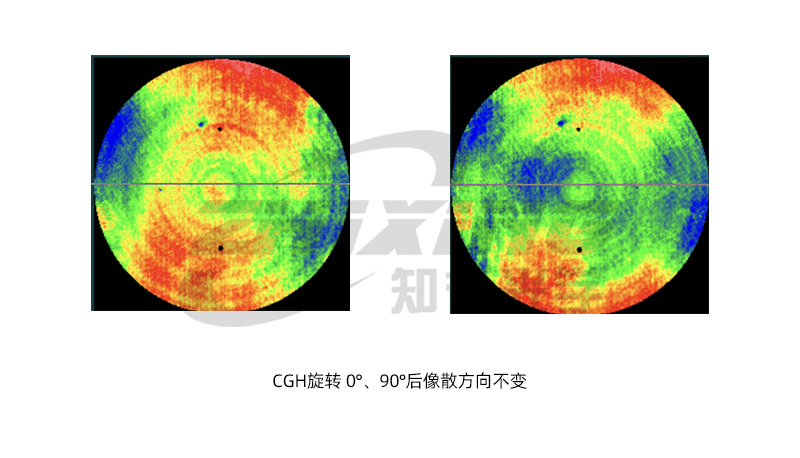

非点収差の方向は、CGH を 0°および 90°回転させても変化しません。
隠れたキラー #3: テスト中のミラーは汚れていませんでした – 最高のテスト装置でも汚染の影響を受けます。この問題は単純そうに見えますが、巻き込まれる可能性は非常に高く、経験豊富なエンジニアでもこの間違いを犯しやすいことがあります。加工、取り扱い、クランプ中に、鏡の表面には必然的に指紋、グリース、研磨液の残留物、粉塵、さらには空気中の凝縮した揮発性物質が蓄積します。これらの物質は蛍光灯の下では肉眼では見えませんが、CGH 検査の光路に入ると、インターフェログラム上に局所的な表面の「くぼみ」や「膨らみ」、あるいは小規模な不規則なノイズとして現れます。解決策: 標準化された洗浄および検証手順を確立します。 「ほぼきれい」を判断基準にしないでください。ミラーについては、精密なテストを行う前に、明確な溶媒の選択 (分析グレードのエタノール、アセトンなど)、拭き取り方法 (ドラッグ、ローリング)、および最終確認手順を定義します。可能であれば、テスト光路の下にあるミラー表面のさまざまな領域をすばやくスキャンします。局所的な「欠陥」が拭き取った後に消えたり移動したりする場合、それは表面形状の問題ではありません。このステップを徹底的に実行することで、不必要な研磨に費やす時間を大幅に節約できます。隠れたキラー 4: 回折次数のクロストーク – それらの「不要な光」 CGH は本質的に、複数の回折次数を生成する回折光学素子です。 +1次は検出に使用されますが、0次、-1次、さらに高次は、分離されていない場合、測定光路に迷い込み、干渉縞のコントラストを低下させ、誤った位相情報を導入することさえあります。これは基本的に設計レベルの問題ですが、現場では「フリンジのぼやけ」、「コントラストの低下」、「エラー」として現れることがよくあります。適切に設計されたキャリア周波数の価値は、干渉する回折次数をきれいに分離することにあります。解決策: 他の要因を除外しても縞がまだ「ぼやけている」場合は、キャリア周波数設計スキームと回折次数分離に関する定量分析レポートを CGH 設計者に確認してください。隠れたキラー 5: 不十分な熱平衡 – 新しく到着したミラーによる不正確な測定 この問題は単純そうに見えますが、非常に頻繁に発生します。ミラーは処理ワークショップ、洗浄タンク、または保管キャビネットから直接取り出され、テストのために治具に置かれる前に、ミラーの温度がテスト環境と完全に平衡化されていません。ミラー内部には温度勾配が存在し、表面の熱変形により測定結果に継続的なドリフトが発生します。最初の 5 分間に測定されたデータは、10 分後に測定されたデータと異なります。起動直後と安定後の干渉縞はほぼ同じです。場合によっては、オペレーターがデータが間違っていることに気づき、さまざまな調整をいじることもありますが、ミラーは実際には「勝手に動いて」おり、ゆっくりと熱平衡に近づいています。解決策: 時間を与えてください。特に大きなミラーや厚いミラーの場合、熱平衡時間は直感的に予想するよりもはるかに長くなる可能性があるため、テスト前に一定温度の保管プロトコルを確立してください。可能であれば、補助的な温度測定方法を使用して、テストを開始する前にミラーの温度が安定していることを確認してください。体系的に「幽霊を捕まえる」にはどうすればよいでしょうか？要約すると、CGH テスト中にエラーが発生した場合は、次の順序で確認することを検討してください。 アライメント領域は適切に調整されていますか? – アライメント領域に非常に密なフリンジがある場合、最初のベースラインに欠陥があります。治具によってミラーが変形していませんか? – クランプ方法を確認してください。フィクスチャまたはミラーに焦点を合わせる前に、回転 CGH メソッドを使用して CGH 自体を除外します。鏡はきれいですか？ – 最初に穴や膨らみのある領域を掃除します。汚れていても慌てて磨かないでください。回折次数にクロストークはありますか? – ぼやけた縞は、必ずしも光の強度が不十分であることを示しているわけではありません。迷光が存在する可能性があります。ミラーは熱的にバランスがとれていますか? – 一定の温度に達するまで十分な時間を置きます。プロセスを急がないでください。 CGH テストは厳密な科学と細心の注意を払ったエンジニアリングの実践です。 CGH および非球面検査のより実践的なテクニックについては、こちらをご覧ください。現場で遭遇した、解決できなかった奇妙な問題には他にどのようなものがありましたか?コメントセクションでお気軽にあなたの経験を共有してください。
