フィルムフォトマスクは、現代の光学生産、半導体パターニング、PCB 開発、およびさまざまな微細加工プロセスにおいて重要な役割を果たしています。これらは高精度のパターンキャリアとして機能し、さまざまな基板上で正確な光ベースのイメージングやエッチングを可能にします。この記事では、その方法について説明します。フィルムフォトマスク機能、それが重要な理由、およびソリューションを構成する技術的パラメータは何か寧波志興光学技術有限公司信頼性のある。明確な構造、読みやすい言語、専門的な深みが全体を通して維持されています。

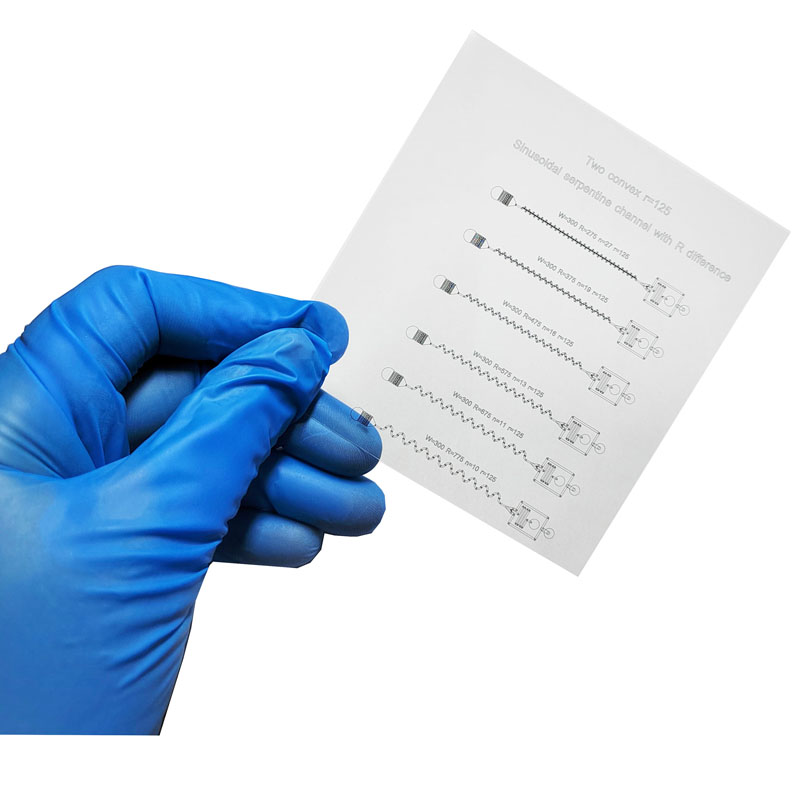

A フィルムフォトマスクウェハ、ガラス、または PCB 基板に画像を転写するために使用される高密度パターンを含む写真フィルムです。これにより、意図した微細構造が鮮明で一貫性があり、再現性が保たれることが保証されます。光がフォトマスクを通過すると、露光されたパターンがその下のフォトレジスト層に正確に複製され、高精度の量産が可能になります。
業界がより厳しい公差、より速い生産サイクル、およびマイクロイメージング品質の向上を要求するにつれて、その重要性はますます高まっています。
フィルムフォトマスクは精度を高め、プロセスエラーを減らし、再現可能なマイクロパターニングを可能にします。これらは以下の分野で広く使用されています。
半導体試作
PCB レイアウトのイメージング
マイクロ流体チップの設計
光学機器の校正
細線パターン転写
表示パネルの製造
均一な密度、エッジの鮮明さ、寸法精度を維持することで、パターンの歪みが大幅に軽減され、生産歩留まりが向上します。
以下は、によって提供されるコアパラメータです。寧波志興光学技術有限公司、プロレベルの品質を保証します:
材料の種類:高解像度のハロゲン化銀またはポリエステルベースのフィルム
解決:最大 20,000 dpi のイメージング
密度範囲:Dmax 3.5 – 5.0 (カスタマイズ可能)
線幅の許容差:±5μm~±10μm
膜厚:0.10mm~0.18mm
パターン精度:±0.01mm
最大サイズ:1000×1200mmまで
表面保護:傷防止&静電気防止コーティング
応用分野:半導体、PCB、マイクロ光学、精密機械加工
これらの仕様は、産業規模と実験室レベルの両方の精度を提供し、さまざまなイメージング環境で安定した出力を保証します。
プレミアムグレードのフィルムフォトマスクを使用すると、次のような利点が得られます。
高精度:微細構造の正確なライン定義
費用対効果が高い:ガラス製フォトマスクに比べて製造コストが低い
柔軟かつ高速:プロトタイプとカスタムパターンの迅速な対応
安定したパフォーマンス:一貫した露出と歪みの低減
幅広い互換性:UV、LED、レーザー露光システムに最適
微細な精度が性能を左右する業界では、次のような信頼できるフォトマスク サプライヤーを選択してください。寧波志興光学技術有限公司が不可欠になります。
フィルム フォトマスクをイメージング システムで使用すると、次のことが保証されます。
鮮明でシャープなエッジ
露光時の高コントラスト
長期使用でも安定したパターン転写
繰り返し処理における低いエラー率
その性能は歩留まり、回路機能、光学部品の透明度に直接影響します。
フィルムフォトマスクは、露光プロセス中に画像やマイクロラインを転写するために使用されるパターン化されたフィルムです。特定の領域で光を遮断または透過することで機能し、ウェーハ、PCB ボード、または光学基板上への正確なパターンの複製を可能にします。
フィルム フォトマスクはコスト効率が高く、生産時間が短いため、プロトタイピングや中程度の精度の製造に最適です。カスタム設計に柔軟に対応しながら、高解像度と優れた密度を提供します。
使用条件にもよりますが、寧波志興光学技術有限公司の高品質フォトマスクは、耐久性が高く、寸法性能が安定しており、傷も少なく、長期間の使用を保証します。
はい。最大 20,000 dpi の解像度とわずか 25 μm の線幅を備えたフィルム フォトマスクは、要求の厳しい光学および電子アプリケーションに適した優れたマイクロライン精度を提供します。
カスタマイズされたフィルムフォトマスクソリューション、技術相談、または一括見積もりについては、お気軽にお問い合わせください。接触 寧波志興光学技術有限公司当社の専門チームは迅速な対応、安定した品質、信頼できる協力を提供します。
