急速に進化する光学計測の分野では、CGH シリンダーのヌルは、円筒面および非球面の精密検査および校正に不可欠なツールとして登場しました。これらのヌル補正器は、複雑な機械的セットアップをコンピューター生成ホログラフィー (CGH) に置き換えることにより、望遠鏡、カメラ レンズ、半導体検査装置などのハイエンド光学システムでの超高精度の表面検証を可能にします。この記事では、どうやって, なぜ、 そして何CGH シリンダー ヌルは、サブミクロンの精度とコスト効率の高い試験ソリューションを求める業界にとって不可欠なものとなると同時に、CGH シリンダー ヌルの専門的な卓越性も強調されます。寧波志興光学技術有限公司、この分野の大手メーカーです。
CGH シリンダーのヌルとは何ですか?
CGH シリンダーのヌルはどのように機能し、なぜ重要ですか?
製品パラメータと技術仕様
アプリケーションとパフォーマンスの利点
寧波志興光学技術有限公司について
FAQ – CGH シリンダーのヌルについて知っておくべきことすべて
概要と問い合わせ先

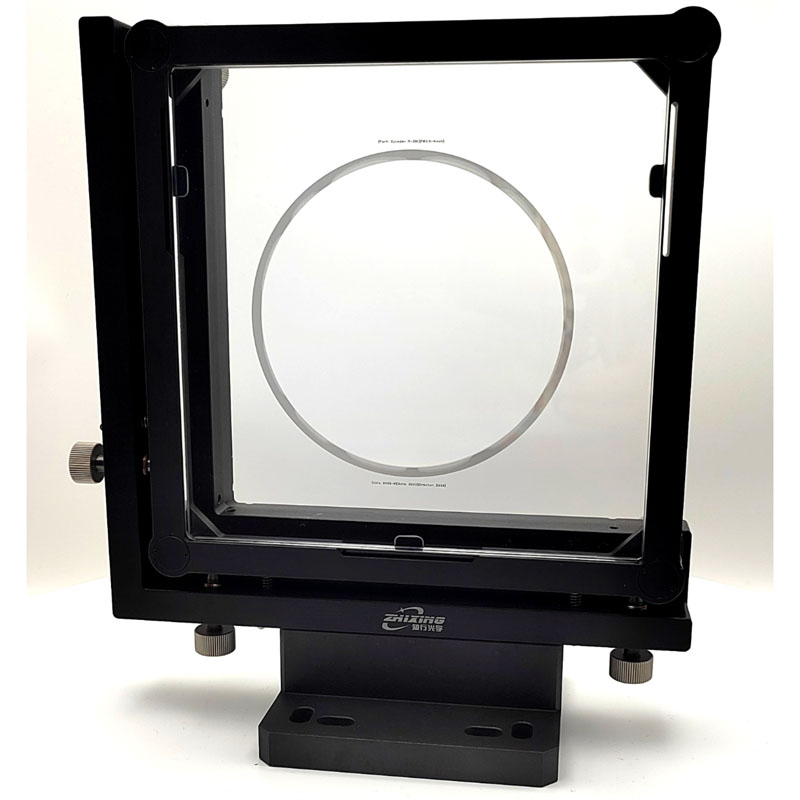

CGH シリンダーのヌルは、円筒状または非球面の光学部品の表面形状をテストおよび検証するために設計された特殊なホログラフィック光学素子です。これらのデバイスは、従来の機械的な基準面に依存する代わりに、正確に計算されたホログラムを使用して基準波面を作成します。このホログラフィック波面がテスト表面と相互作用すると、理想的な形状からの逸脱が干渉パターンとして可視化されます。
その結果、高価な機械的ヌルレンズを必要とせずに、光学面の精度を高解像度で即座に評価できます。CGH シリンダーのヌル光学テストにデジタル精度をもたらし、柔軟性、再現性、セットアップエラーを最小限に抑えます。
の動作原理 CGH シリンダーのヌル回折光学にあります。コンピューター生成ホログラムは、テスト対象の円筒光学面の理想的な形状に対応する位相パターンでエンコードされます。レーザービームがこのホログラムを通過または反射すると、理論上の光学形状と正確に一致する波面が生成されます。
CGH 波面とテスト表面波面が重なると、不完全な部分が縞模様として現れます。これらの縞により、光学エンジニアは曲率、位置合わせ、または表面の滑らかさの偏差をナノメートルの精度で検出できます。
これらにより、高価で重くて壊れやすいヌル レンズが不要になります。
複雑な形状のテストが簡素化されます。
信頼性の高いデータを短時間で提供し、生産効率を高めます。
航空宇宙、防衛、精密光学などの業界でサブ波長の精度を保証します。
正確さが成功を定義する世界では、CGH シリンダーのヌル 設計意図と現実世界の光学性能の間の橋渡しをします。
のパフォーマンスCGH シリンダー ヌル正確な製造基準に依存します。以下は、品質とパフォーマンスを定義する主要な仕様です。
| パラメータ | 仕様 | 説明 |
|---|---|---|
| 材料 | 溶融石英 / 石英 | 高い透明性と低い熱膨張 |
| 波長範囲 | 405nm～1064nm | ほとんどの干渉計と互換性があります |
| 面精度 | λ/20以上 | サブナノメートルの精度を保証 |
| 直径範囲 | 25mm～300mm | さまざまな光学設定に合わせてカスタマイズ可能 |
| パターンの種類 | バイナリ/マルチレベル | 顧客の要件に基づいて最適化 |

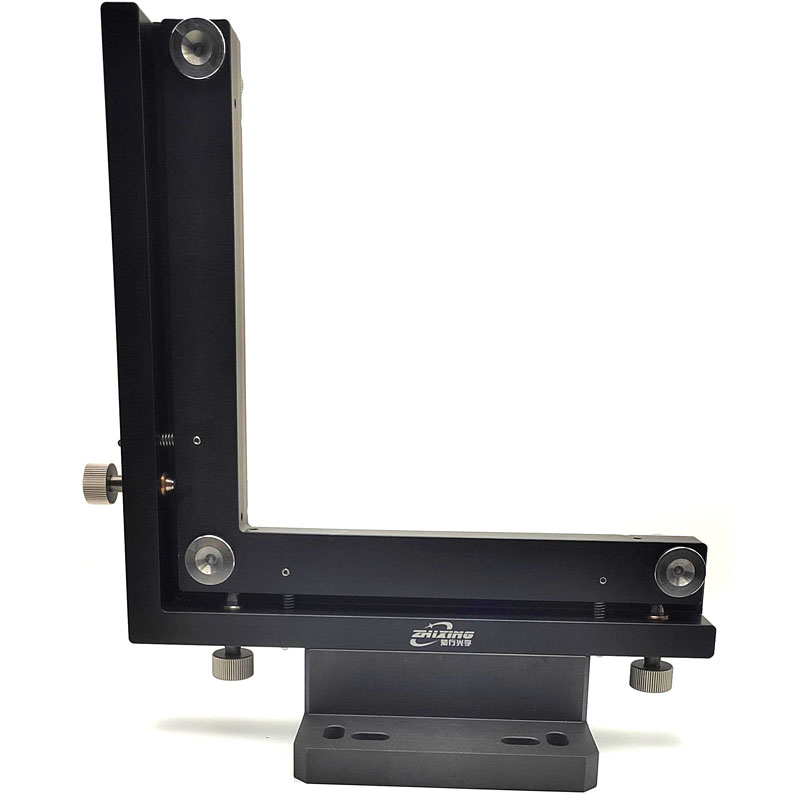

| 取付オプション | カスタムフィクスチャ/プレート | テストシステムとの柔軟な統合 |
| 財産 | 価値 | 注意事項 |
|---|---|---|
| 位相精度 | ≤ λ/50 | 波面設計に対する高い忠実度 |
| 回折効率 | 90%以上 | 強くてきれいな干渉パターンを確保 |
| 動作温度 | -20℃～+80℃ | さまざまな環境でも安定 |
| 保管状態 | 乾燥した、埃のない状態 | ホログラフィック表面を保護します |
| 車検対応 | Zygo、4D、トライオプティクス システム | 主要ブランドとの普遍的な互換性 |
それぞれCGH シリンダー ヌル国際計測標準に準拠した追跡可能な校正を使用して設計およびテストされており、一貫した精度と再現性が保証されています。
CGH シリンダーのヌル以下を含むさまざまな光学用途に使用されます。
シリンドリカルレンズの検査と調整
非球面ミラーの検証
光学系アセンブリの校正
半導体ウェーハ表面評価
航空宇宙光学製品の製造試験
精度– 波面解析でナノメートルレベルの精度を達成します。
効率– 従来の方法と比較してテスト時間を 60% 短縮します。
費用対効果– 複数の機械的ヌルレンズの必要性を排除します。
柔軟性– さまざまな光学設計に合わせて簡単にカスタマイズできます。
トレーサビリティ– 業界標準の干渉計と互換性があり、簡単に統合できます。
寧波志興光学技術有限公司は、高精度の光学検査機器、ホログラフィック素子、計測ソリューションを専門とする世界的に認められたメーカーです。同社は光学設計と製造における数十年の経験により、技術革新、信頼性、技術的専門知識において高い評判を築いてきました。CGH シリンダーのヌルそしてホログラフィック計測学。

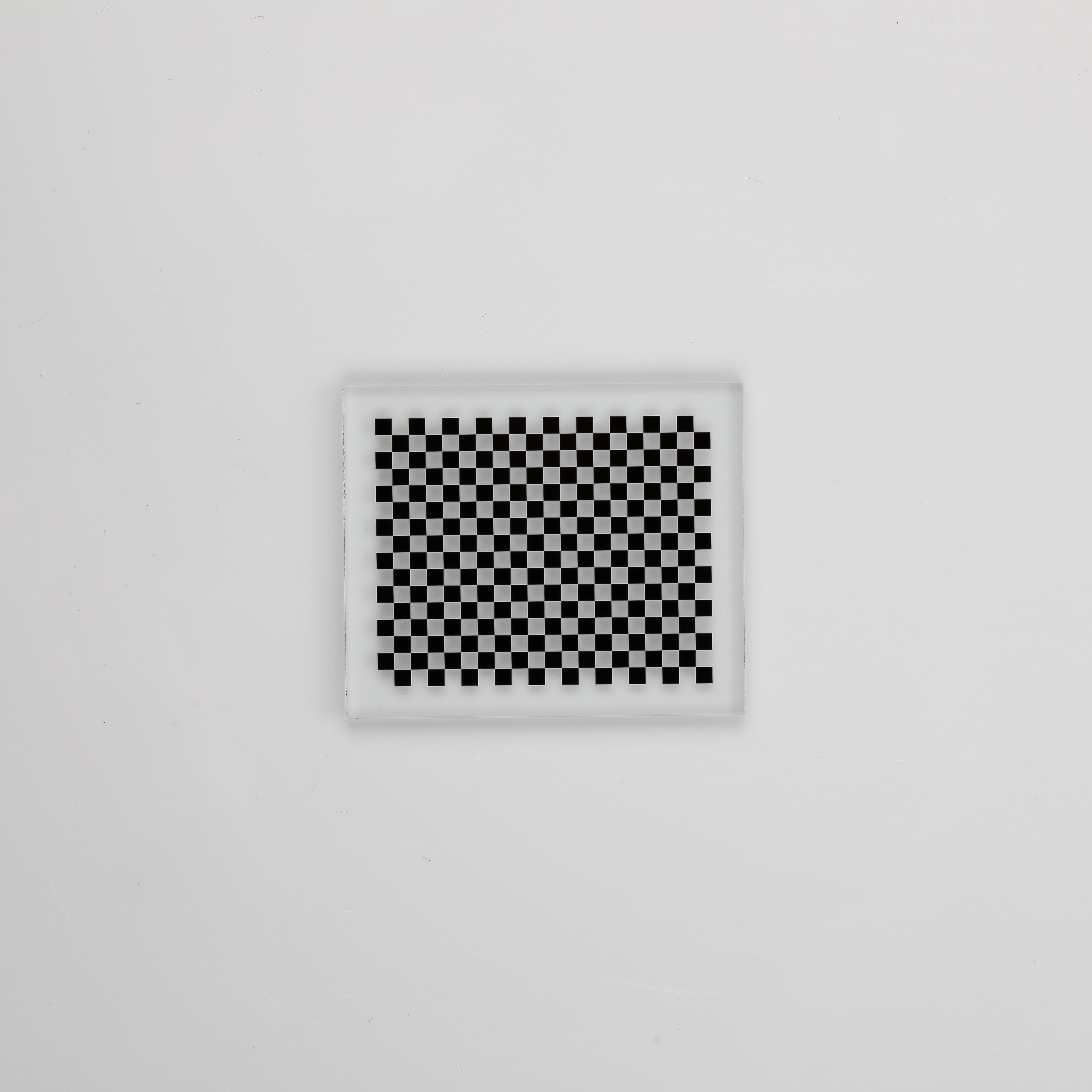

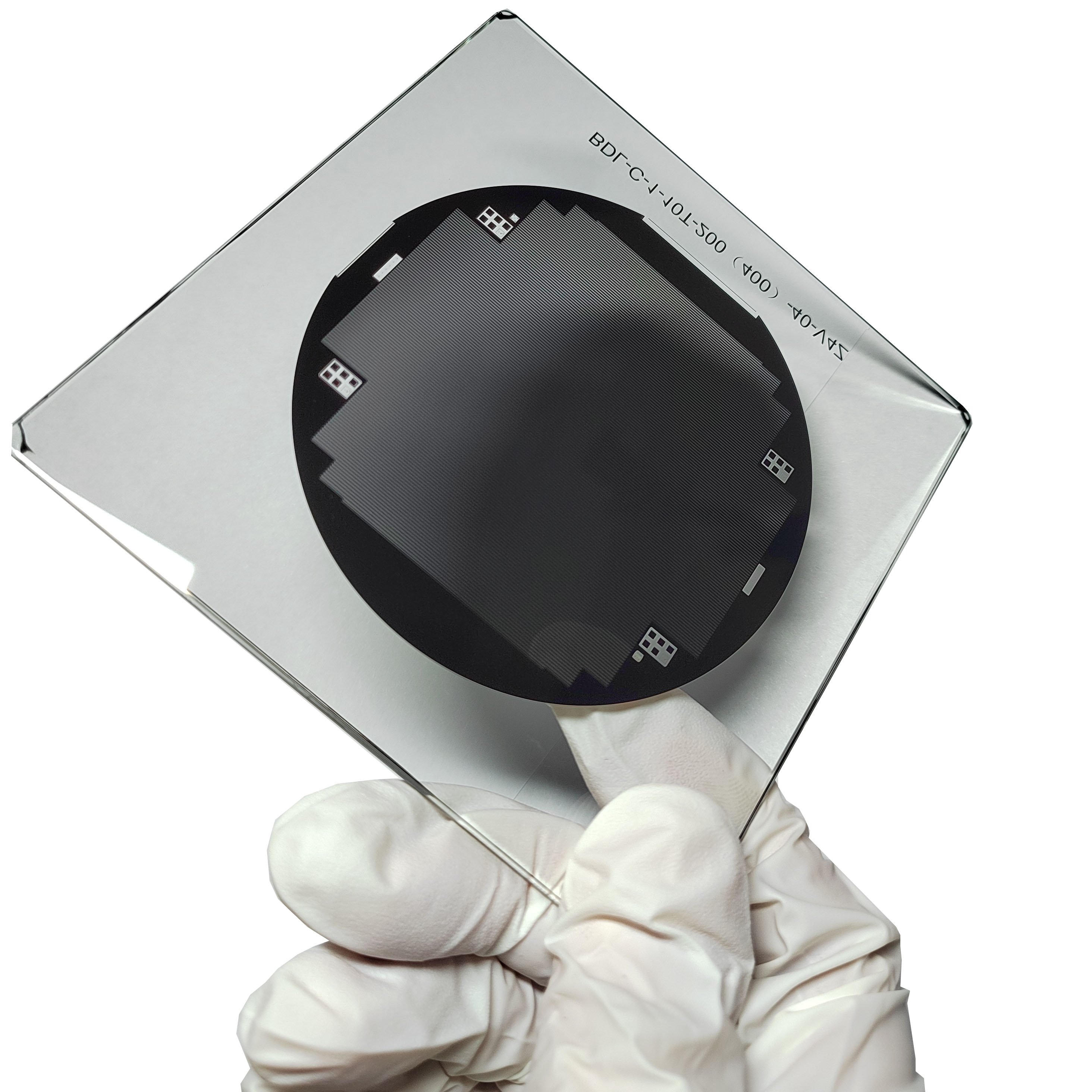

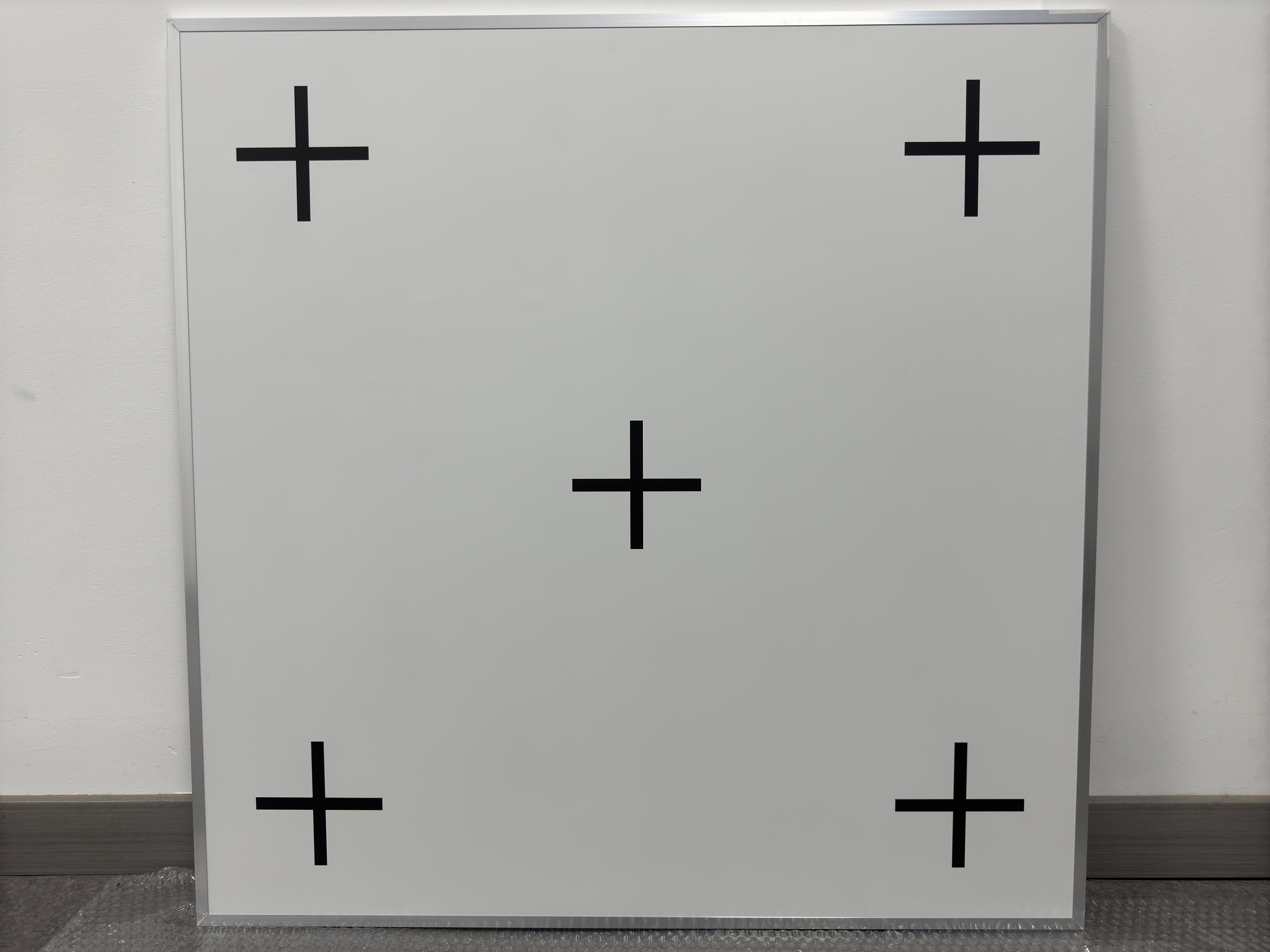

寧波志興光学技術有限公司は、マシンビジョンキャリブレーションボード、光学ガラスライン定規、フォトマスクなどの光学デバイスの研究開発に焦点を当てたテクノロジー企業です。会社の創設者は中国科学部長春光機械研究所を卒業しました。研究開発の中核チームには、長春光電子学院、浙江大学、北京工業大学、その他国内の有名な光電子学校を卒業した医師数名が含まれています。
会社当社は顧客のニーズに応じて光学系の設計、非球面加工、非球面検出器（CGH）の製造、マシンビジョンキャリブレーションボードの開発、その他のニーズを完了することができます。非球面検出器（CGH）は独立した知的財産権を有しており、この技術における海外の同業者の独占を打破します。校正ボードの開発では、国内外の多くの有名企業と長期的な協力を維持しています。私たちの企業文化は、新しい知識を求め、事実から真実を探求し、光でベンチマークを確立し、製品との接点を確立し、顧客に誠実に対応することです。
同社の生産施設には、高度なリソグラフィー、コーティング、干渉計校正システムが装備されており、すべての製品が光学精度の国際基準を満たしていることを保証します。 Ningbo Zhixing の光学エンジニアと計測専門家のチームは、顧客と緊密に連携して、世界中の研究開発研究所、航空宇宙機関、光学メーカーにカスタマイズされたソリューションを提供しています。
Q1: CGH シリンダー Null は何に使用されますか?
A1: 製造時やテスト時に、円筒形または非球面の光学部品の面精度を測定および検証するために使用されます。
Q2: CGH シリンダーのヌル値はどのくらい正確ですか?
A2: 通常、≤ λ/50 の位相精度を達成し、サブナノメートルの表面検証を保証します。
Q3: どの波長範囲をサポートしていますか?
A3: ほとんどの CGH シリンダー ヌルは 405 ～ 1064 nm の範囲内で動作し、さまざまな干渉計と互換性があります。
Q4: デザインをカスタマイズすることはできますか?
A4: はい。 Ningbo Zhixing Optical Technology Co., Ltd. は、完全にカスタマイズされたパターン、直径、取り付けオプションを提供しています。
Q5: 一般的な干渉計と互換性がありますか?
A5: もちろんです。これらは、Zygo、4D、およびその他の標準システムと統合できます。
Q6: 製造に使用される材料は何ですか?
A6: 熱安定性と光学的透明性を確保するために、溶融シリカまたは石英が使用されます。
Q7: CGH シリンダーのヌルはどのように保管または維持されますか?
A7: 乾燥したほこりのない環境に保管し、ホログラフィック パターンを保護するために清潔な手袋を着用して取り扱ってください。
Q8: 生産効率はどのように向上しますか?
A8: セットアップ時間が大幅に短縮され、複数の機械的な基準光学系が不要になります。
Q9: 高温環境にも適していますか?
A9: はい、ほとんどの設計は -20°C ～ +80°C の間で安定しています。
Q10: CGH シリンダー ヌルはどこで注文できますか?
A10: 直接お問い合わせいただけます。寧波志興光学技術有限公司お問い合わせ、お見積り、技術相談など。
今日の競争の激しい光学製造環境では、CGH シリンダーのヌル精密光学部品のテストと検証の方法が変わりつつあります。デジタル精度、コスト削減、運用効率を提供することで、光学工学にとって重要な進歩をもたらします。
寧波志興光学技術有限公司は、最高の国際基準を満たすカスタム光学テスト ソリューションを求める企業にとって、信頼できるパートナーとしての役割を果たしています。標準的なホログラフィック ヌルが必要な場合でも、独自の光学システム用のオーダーメイド設計が必要な場合でも、同社の専門家チームがエンドツーエンドの技術サポートを提供します。
📩接触私たち：
技術的な相談、製品のカスタマイズ、または大量注文については、CGH シリンダーのヌル、専門チームにご連絡ください。寧波志興光学技術有限公司公式ウェブサイトまたは電子メール経由で。あらゆる光学ソリューションの精度、信頼性、革新性を体験してください。
-
