機械データム: 機械加工と組立の「ハード通貨」 データムの転送を理解するには、まず 1 つのことを理解する必要があります。それは、機械加工と組立では、機械データが絶対的に主役であるということです。機械加工から始めましょう。旋削、研削、研磨中にミラーはどのような位置に配置されますか?それは、ミラー本体の機械的位置決め面、外側円形エッジ、位置決めピン穴、および取り付けフランジ面に依存します。回転中、チャックは外側の円を保持し、それを心出しの基準として使用します。研削および研磨中、ミラーの座面はツーリング テーブル上に置かれ、ミラー本体の位置決め面と噛み合います。プロセスに関係なく、工作機械上のミラーの空間位置は最終的にこれらの機械基準面によって決定されます。さて、組み立てについて話しましょう。ミラーをミラーバレルまたは構造コンポーネントに取り付けるとき、ミラーはどのように配置されますか?繰り返しになりますが、これは機械的な基準です。取り付けフランジの表面が端面と嵌合し、ミラー バレルの外側の円と内側の穴が位置決めされ、位置決めピンとピン穴によって角度方向が決定されます。一度インストールすると、所定の位置に留まります。ミラーバレルは光軸を認識せず、機械面のみを認識します。機械加工と組み立てでは、機械データムという同じ言語が使用されます。彼らは自然にコミュニケーションの共通基盤を共有します。問題はどこにあるのでしょうか? 「検査」の中間段階にあります。検査ステージからの光学的リファレンスはどのようにして機械的リファレンスに伝送されるのでしょうか?検査の目的は何ですか?それは製造プロセスに「どこが不十分であるか」を伝え、組み立てプロセスに「このミラーが品質基準を満たしているかどうか」を伝えます。しかし、検査では光学基準という別の言語が使用されます。干渉計の光軸は検査座標系を定義し、CGH の波面は基準面の形状を定義します。この光学座標系に基づいて面形状誤差のＰＶとＲＭＳを計算する。ここで問題が生じます。光学的基準と機械的基準はどのように調整されているのでしょうか?それらが一致していない場合、この不合理な状況が発生します。製造部門は機械的基準に従って必要な表面形状にミラーを研磨し、検査部門は表面形状が光学的基準に基づく要件を満たしていることを確認しますが、この 2 つの「要件を満たす」は同じものを指していません。光学的基準と機械的基準の間にはずれがあります。組立段階では、ミラーは機械的な基準に従って取り付けられますが、光学系は全く異なる面形状を示します。これが基準伝達の罠の本質です。誰かが不正確であるということではなく、誰もが自分の物差しを使用し、同じものを測定していると仮定しているのです。

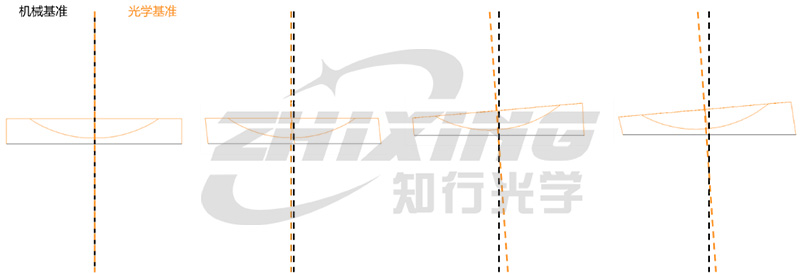

図 1. 光学的基準と機械的基準の間の 4 つの状態: 完全な位置合わせ、偏心、傾斜、偏心と傾斜 (左から右)。
一部の検査方法は機械的基準との位置合わせが本質的に困難であり、これにより重要な問題が生じます。光学的基準を機械的基準に転写する難しさは、検査方法によって桁違いに異なります。一部の検査方法では「フローティング」を基準としています。たとえば、従来の機械式プローブ形状計を考えてみましょう。鏡面上の数ラインの輪郭をスキャンし、高いデータ精度を実現します。ただし、その座標系はプローブのモーション ガイド レールによって定義されます。このガイドレールとミラーの機械基準面との関係はどうなっているのでしょうか？この接続を確立するには、追加のキャリブレーションが必要です。校正は正確ですか?系統的なエラーはありますか?すべての疑問符は、参照転送におけるリスク ポイントを表します。別の例は、スプライシングに基づくいくつかのサブアパーチャ検査スキームです。各接合ステップでは位置の不確実性が生じ、最終的な全体の座標系にはミラーの真の機械的基準からの大幅な偏差が蓄積される可能性があります。これらの方式には共通の特徴があります。それは、光リファレンスから機械リファレンスへの転送リンクに中間リンクが多すぎるということです。各中間リンクはエラーのエントリ ポイントです。 CGH 検査では、設計段階で基準の転送が適切に行われていることを確認するという、別のアプローチが提供されます。 CGH はどのようにして光学的リファレンスを機械的リファレンスに提供するのでしょうか?テストに使用される CGH は通常、次の 2 つの機能領域で構成されます。
◆ メインホログラフィック領域: 波面補正を担当し、干渉計の標準的な球面波と平面波を、テスト対象の表面に一致する複雑な波面に変換します。これは表面形状検出の中核となる機能です。
◆ アライメントホログラフィック領域: 干渉計に対する CGH 自体の絶対基準フレーム、そして最終的にはテスト対象のミラーの機械的基準に対する絶対基準フレームを提供します。光スポット、収束マーク、キャッツアイ パターンなどの位置合わせ特徴を投影して、CGH とテスト対象のミラーの間の空間姿勢関係を確認します。

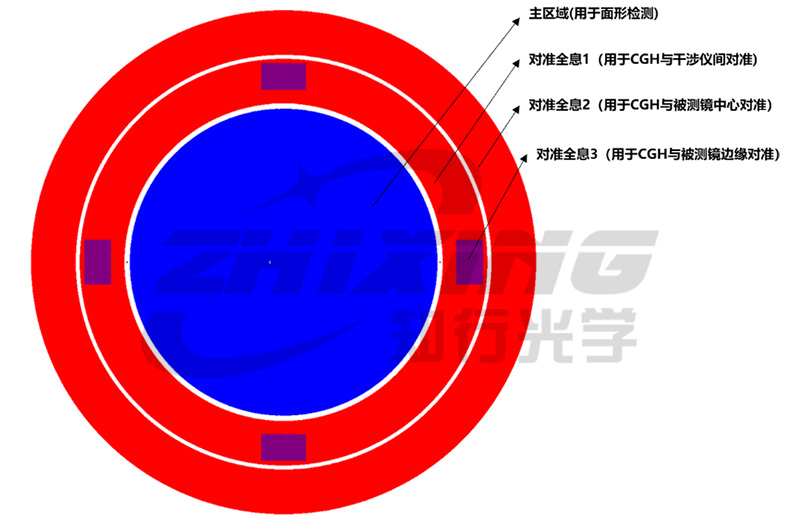

図2 CGHの各機能領域の概念図
これら 2 つの領域が同じ基板上に統合されているとは何を意味しますか?これは、リファレンスが後から決定されるのではなく、設計段階で CGH に「書き込まれる」ことを意味します。この転送はどのようにして実現されるのでしょうか?テスト対象のミラーの機械的基準 (位置決めボール、基準エッジ、取り付けフランジ表面) と CGH 上の基準マーキングとの間に明確な空間的対応が確立されます。ホログラフィック領域の位置を調整することで、各検査中にミラーの姿勢が理論上の設計値であることが保証され、この姿勢がミラーの機械的基準まで遡ることができることが保証されます。光学的基準から機械的基準への伝達経路は、CGH 設計を通じてシームレスに統合されています。これでどんな問題が解決するのでしょうか？これは、ほとんどの場合、製造および組み立て段階では機械的基準のみが認識されるという現実に対処します。組立部門は、測定された表面形状の PV がどれほど美しいかなど気にしません。彼らは、機械的基準に従って取り付けられた後の光学システムにおけるミラーの性能のみを気にします。機械的基準は製造側によって提供され、組み立て側でも使用されます。これら 2 つの端は位置合わせされている必要があります。検査タスクは、光学的基準がこの機械的基準とできるだけ忠実に位置合わせされていることを確認することです。一部の検査方法では、この変換プロセスの各段階で誤差が増幅されます。 CGH のソリューションは、変換プロセスを設計段階まで圧縮します。機械的基準と光学的基準の関係は CGH 設計中に定義され、検査ではこの定義された関係を再現するだけです。変換が適切に実行されなかった場合、どのような結果が生じますか?その影響は甚大です。
◆結果 1: 表面補正が正しくない。検査中に特定の領域にずれが見つかった場合、加工端が戻って修正されます。ただし、検査座標系と機械座標系の間に傾きやオフセットがある場合、この「ずれ」の真の位置は不正確になります。機械的基準に従って配置された研磨ツールは、実際にはミラー上の異なる位置を修正しています。結果: 修正された領域は修正されませんが、間違った領域は修正されます。
◆結果２：組み立てに試行錯誤を繰り返す。ミラーの面形状データは良好に見えますが、組み立て後の画質は悪いです。組み立て端では、光学的基準から機械的基準への変換によって生じる偏差を補償する機械的手段を使用して、シムの追加、偏心の調整、傾きの修正が開始されます。ワンステップのプロセスであるはずが、終わりのない試行錯誤が必要になります。心に刻み込む価値のある質問: 次に表面形状の検査レポートを見るときは、立ち止まって「この光学的基準からのデータはどのようにしてミラーの機械的基準に転送されるのか?」と尋ねてみる価値があります。この転送リンクが初期設計段階から十分に考慮され、定義されていれば、データは確実になります。このリンクが後でキャリブレーション、アルゴリズム、触覚を通じてつなぎ合わされると、すべてのナノメートルレベルの精度の数値が緩い土壌の上に構築される可能性があります。 CGH は業界に単なるホログラム以上のものを提供します。光学的基準誤差を最小限に抑え、設計段階でそれらを機械的基準に伝達する完全なソリューションを提供します。リファレンス転送の品質によって、ミラーを正常に取り付けることができるかどうかが決まります。そして、これは最初から行うべきことです。 CGH と非球面検査に関するより技術的な解釈と実践的な共有については、私たちをフォローしてください。加工や検査で基準転送の問題が発生したことがありますか?コメントセクションでお気軽に共有してください。
