4インチフォトマスク

Zhixingは4インチフォトマスクの生産に豊富な経験があり、独自の加工および生産工場を持ち、価格は有利であり、高精度を確保しながらさまざまなサイズのカスタマイズをサポートし、顧客のすべての要件を満たします。ご相談を歓迎します、よろしくお願いします。

4インチフォトマスクは光学産業において非常に重要なデバイスであり、主に光学デバイスの製造および生産プロセスで使用されます。マスクバージョンの適用範囲は非常に広く、エレクトロニクス、半導体、光学、化学などの多くの分野をカバーしています。 4 インチ フォトマスク技術は、ミクロンレベルの製造精度と高品質のテンプレートの生産を可能にし、光学産業の発展に重要なサポートを提供します。

エレクトロニクスの分野では、マスクバージョンは主に、トランジスタ、集積回路、LEDチップなどの電子製品のさまざまなマイクロ電子部品を製造するために使用されます。マスクプレート技術により、ミクロンレベルの製造精度が達成され、電子部品の製造プロセスがより洗練され、効率化され、エレクトロニクス産業の生産能力と製品品質が大幅に向上します。

半導体業界においても4インチフォトマスクは欠かせないデバイスです。半導体チップは現代科学技術の基本部品の一つであり、マスクプレートは半導体チップの製造工程に欠かせない製造ツールです。 4 インチ フォトマスクは、半導体チップの「ローカル」処理と成長を実現し、半導体チップの生産をより効率的かつ洗練させ、半導体業界の製造能力と製品品質を向上させることができます。

光学産業では、マスクバージョンは主にソーラーパネルや光学保護フィルムなどの高精度光学デバイスの製造に使用されます。マスクプレート技術は、光学デバイスの形状、サイズ、厚さなどのパラメータの微細な制御を実現し、高品質の光学デバイスを生産し、光学産業をますます強力に成長させることができます。

マスクプレート技術は化学の分野でも広く使用されています。化学生産において、マスクプレートはミクロンレベルの精密製造を実現し、高品質の複合材料、化学試薬、医薬品などの生産を実現し、化学産業の発展に重要な貢献をしてきました。

要約すると、光学産業におけるマスクプレートの適用範囲は非常に広く、ミクロンレベルの製造精度を達成できるため、光学産業の高品質な発展が促進されます。科学技術の継続的な進歩に伴い、マスク技術も常に更新および改良されており、光学産業の将来の発展に向けてより広範な開発スペースを提供しています。

特徴：

表には一部の製品のみが表示されています。他の製品が必要な場合は、

カスタマーサービスに相談できます

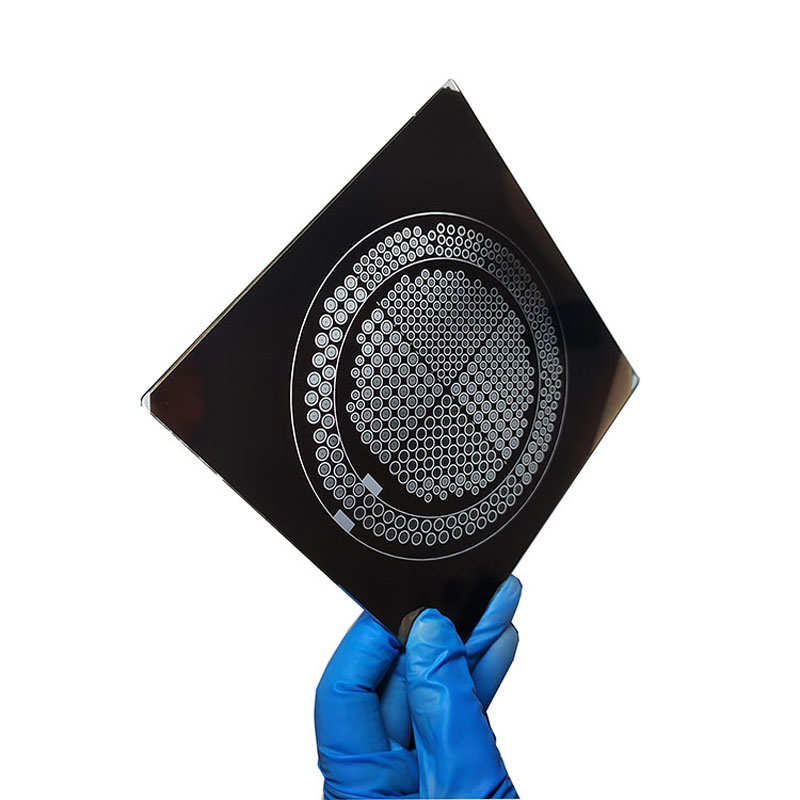

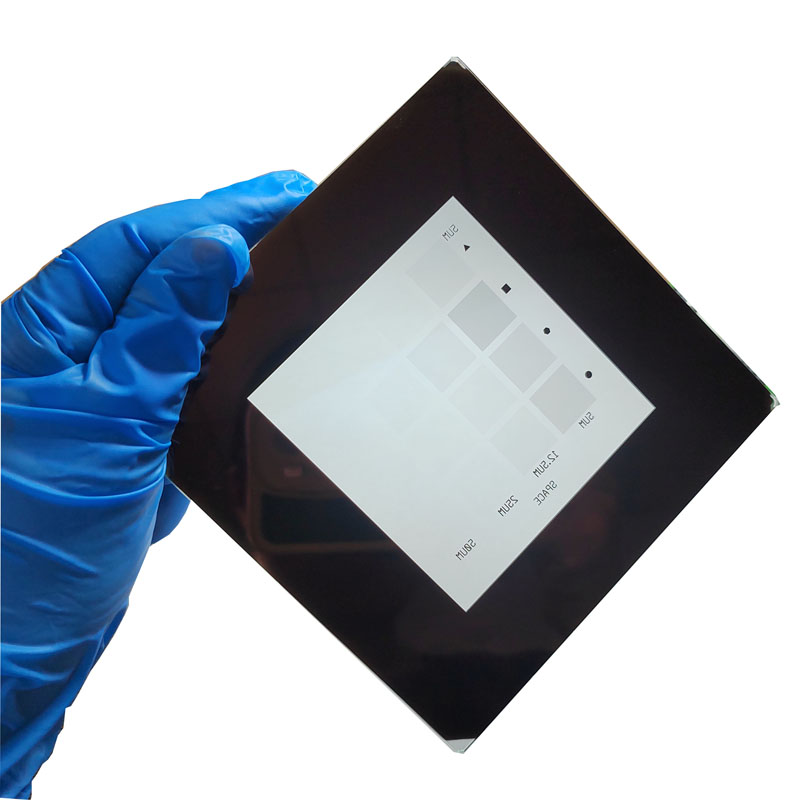

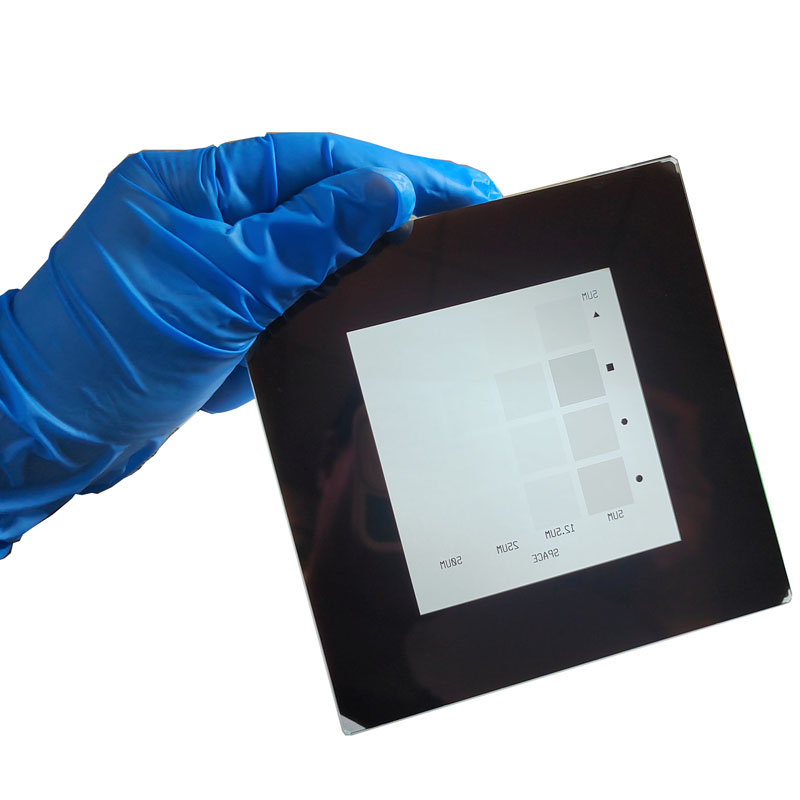

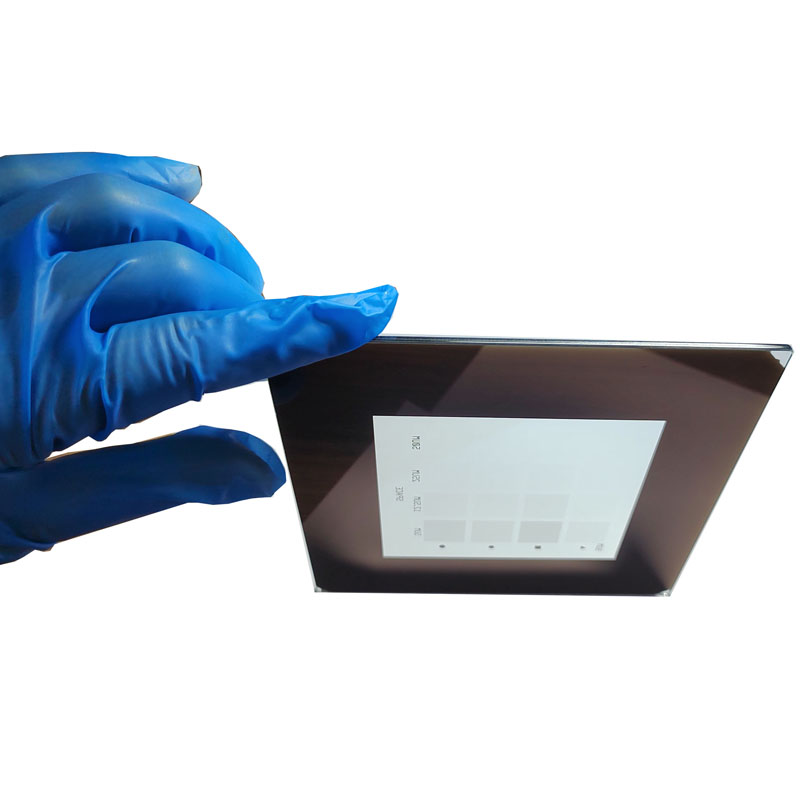

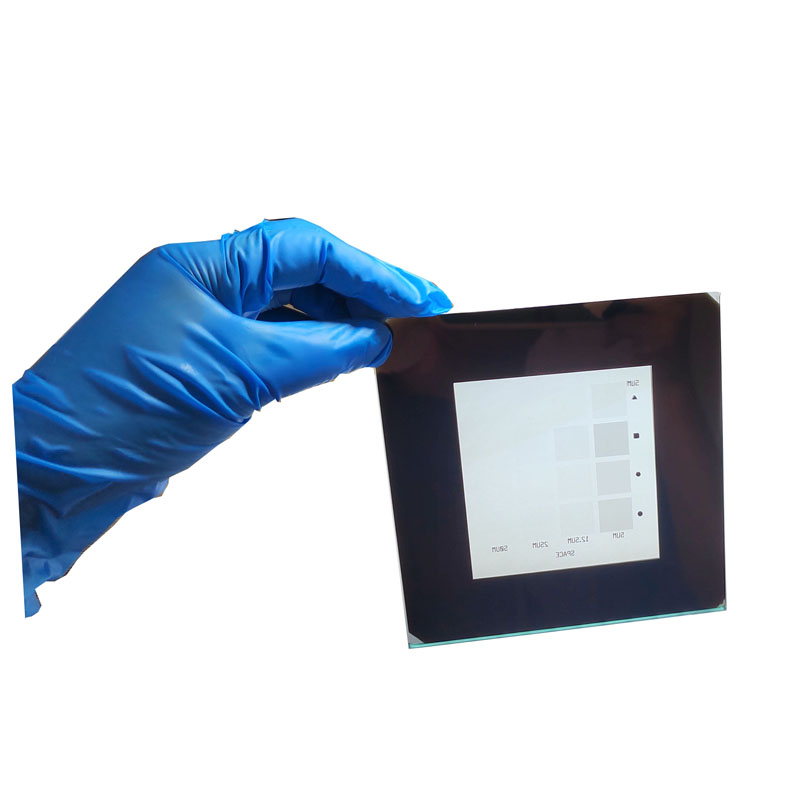

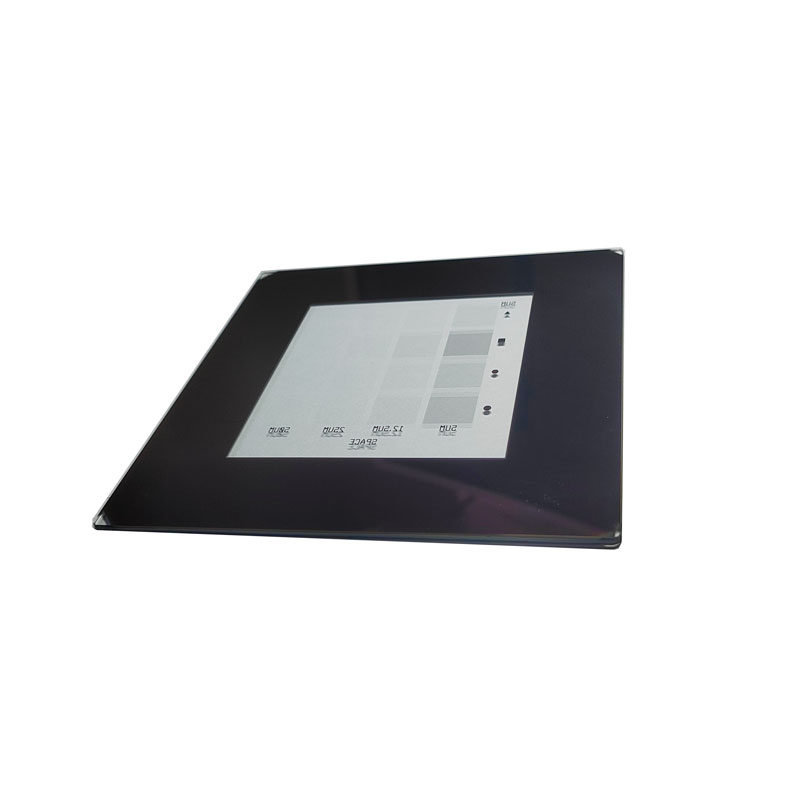

ガラスフォトマスクリソグラフィー製品の実物展示

製作プロセス:

(1) 生成装置が認識できるマスクレチクルレイアウトファイル（GDS形式）を描画

2）マスクレスリソグラフィー機を使用してレイアウトファイルを読み取り、接着剤を使用してブランクレチクルに非接触露光（露光波長405nm）を実行し、レチクル上の必要なパターン領域を照明して、この領域にフォトレジストを作成します。 (通常はポジティブな接着剤) 光化学反応が起こります

3) 現像および定着後、露光領域のフォトレジストが溶解して剥がれ、その下のクロム層が露出します。

4) ウェットエッチングにはクロムエッチング溶液を使用し、露出したクロム層をエッチングして光透過領域を形成します。フォトレジストで保護されたクロム層はエッチングされず、不透明領域が形成されます。このようにして、光透過率の異なる平面パターン構造がレチクル上に形成される。

5) 必要に応じて、湿式または乾式の方法を使用してレチクル上のフォトレジスト層を除去し、レチクルを洗浄します。
