非対称ハルコン校正ボード

Zhixing は、高精度で安価な非対称ハルコン校正ボードをカスタマイズできます。これは、カメラ、スキャナー、その他の機器用の校正ツールであり、主に機器の歪みや偏差を校正するために使用されます。従来のキャリブレーションプレートと比較して、非対称パターンキャリブレーションプレートは位置精度が高く、適用範囲が広いです。

Dissymmetry Halcon キャリブレーション ボードは、サイズ、形状、位置が異なる多数の異なるパターンで構成されています。これらのパターンは完全なパターンを形成し、このパターンを分析および処理することで、デバイスは画像の位置を正確に特定し、調整することができます。

Dissymmetry Halcon Calibration Board を使用すると、デバイスは各パターンの位置と特性を自動的に識別して記録し、この情報に基づいて比較および校正を行います。従来のキャリブレーションボードと比較して、非対称パターンキャリブレーションボードは機器をより速く正確にキャリブレーションでき、画像の品質と精度が向上します。

現代のデジタル時代では、Dissymmetry Halcon キャリブレーション ボードはカメラ、スキャナー、その他の機器に必要なキャリブレーション ツールとなっています。その応用範囲は、医療画像、工業品質検査、コンピュータビジョンなどの分野を含め、非常に広いです。

一般に、Dissymmetry Halcon キャリブレーション ボードは高精度かつ高効率のキャリブレーション ツールであり、デバイスが画像を正確に識別して処理し、画像の品質と精度を向上させるのに役立ちます。今後も、非対称パターン校正基板はデジタル技術の開発と応用を促進する上で重要な役割を果たし続けるでしょう。

さらに、Zhixing はさまざまなタイプと材質の校正ボードをカスタマイズすることができ、価格は有利であり、ご相談を歓迎します。

カスタマイズされたドットキャリブレーションボードケースの物理ディスプレイ

特徴：

最も一般的なカメラ キャリブレーション アルゴリズムは、1987 年に Tsai によって提案されました [Tsai1987]。 Tsai メソッドは、非共面専用アルゴリズムを使用します。識別された 3D キャリブレーション オブジェクトは、画像点とそれに対応する 3D 空間点との間の対応関係を提供するようにキャリブレーションされ、キャリブレーション パラメータが計算されます。別の実用的なアプローチは、1999 年に Zhang によって提案されました [Bouguet2007]。これは、キャリブレーションのために平面キャリブレーション パターンの少なくとも 2 つの異なるビューを必要とします。どちらの方法も、Caltech のカメラ キャリブレーション ツールによって効果的に実装され、Intel のビジョン アルゴリズム ライブラリ OpenCV [OpenCV2004] に統合されています。キャリブレーション アルゴリズムを通じて、カメラの投影行列を計算し、シーンの 3D 測定情報を提供できます。同様の変換レベルのメトリック再構築は、実際のシーンの絶対的な変換、回転、およびスケーリング パラメータを指定しなくても実現できます。

マシンビジョンのアプリケーションでは、精度測定のためにレンズ自体の歪みは避けられず、同時に顧客が満足する精度を達成する必要があるため、非対称ハルコン校正ボードの使用が非常に必要です。したがって、画像自体は非常にリアルで正確であることが要求されます。そうでない場合、ソフトウェアレベルがどれほど高くても、誤差のある画像に基づいて処理され、最終的な結果には大きな誤差が含まれる必要があります。

高精度のシステム キャリブレーションは、マシン ビジョン システムの正確な測定と検査の前提および基礎です。 2つのステップを通じて測定システム全体の精度を向上させることができます。

1つ目は誤差の測定と評価です。高精度キャリブレーション システムは、マシン ビジョン システム環境でプロ仕様の画像キャリブレーション ボードによって収集された画像を通じてこのプロセスを実現し、プロ仕様のキャリブレーション アルゴリズムと連携します。システムは視野範囲を正確に取得できます。任意の位置での誤差値と、この誤差データに基づいてマシンビジョンシステムの精度レベルが評価されます。

2 番目のステップは、エラー画像の修正と補償です。キャリブレーションシステムは、最初のステップで得られた誤差データに基づいて、画像上の各ピクセル情報の位置補正と補償を実行します。このプロセスには、画像の移動、回転、補間、再構成、明るさ補正などが含まれます。正確な画像アルゴリズムにより、補正および補正された画像は、検査対象の実際の状況をより正確に反映し、正確な測定と測定の目的を達成します。検出。

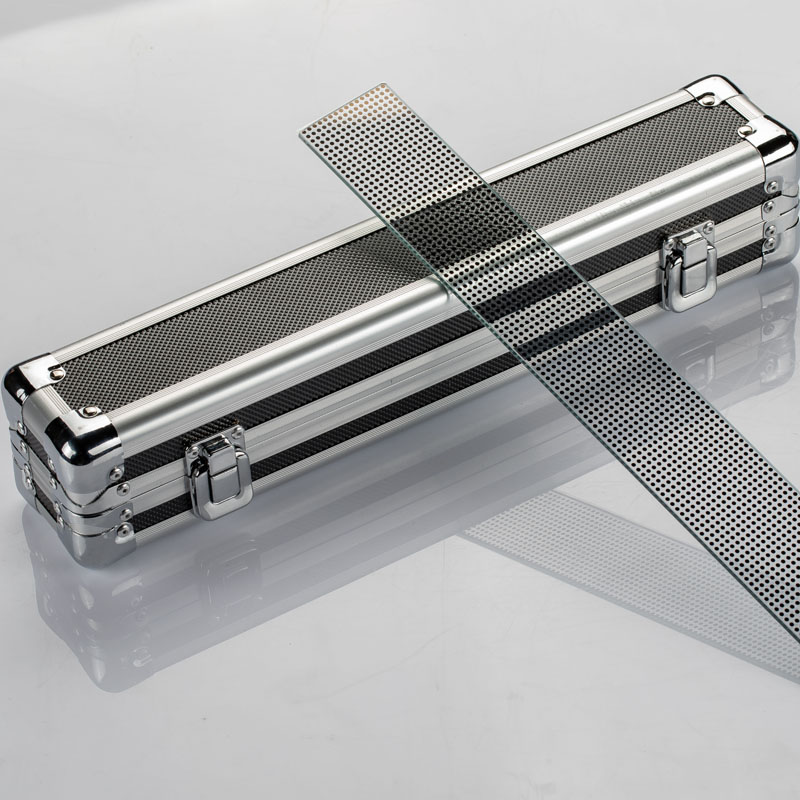

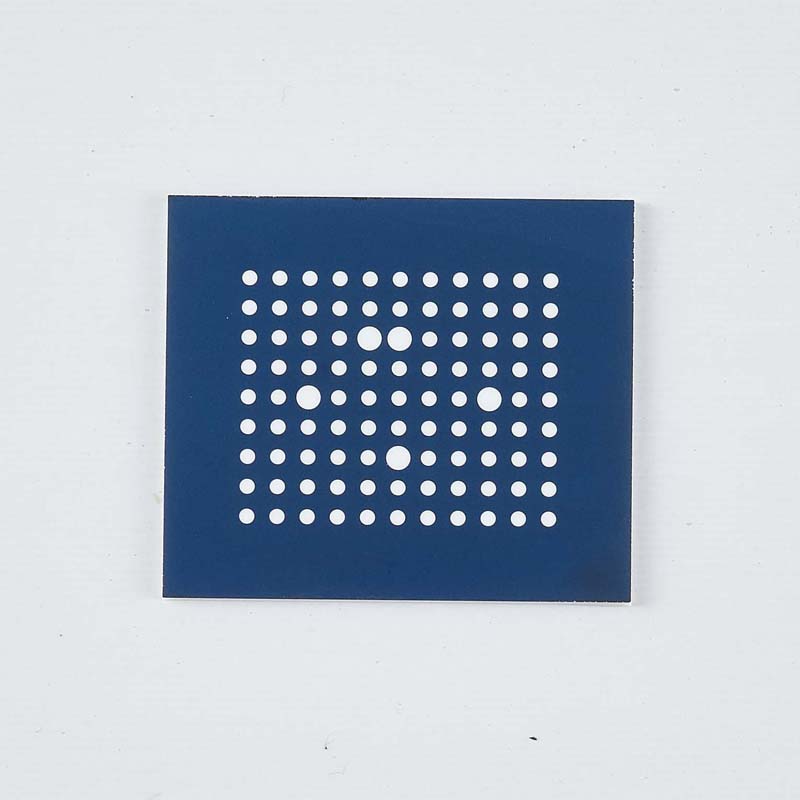

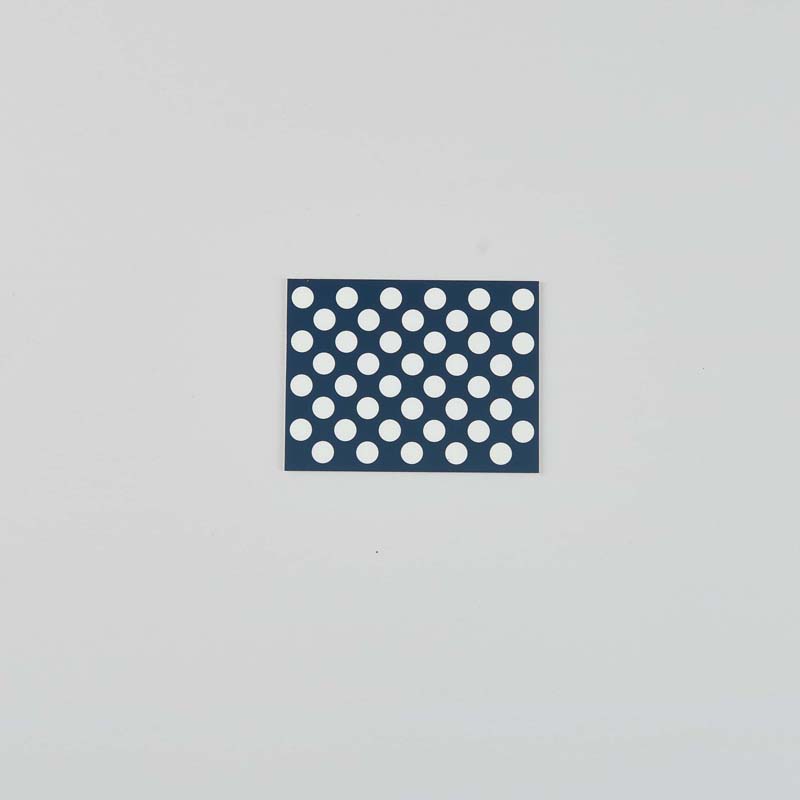

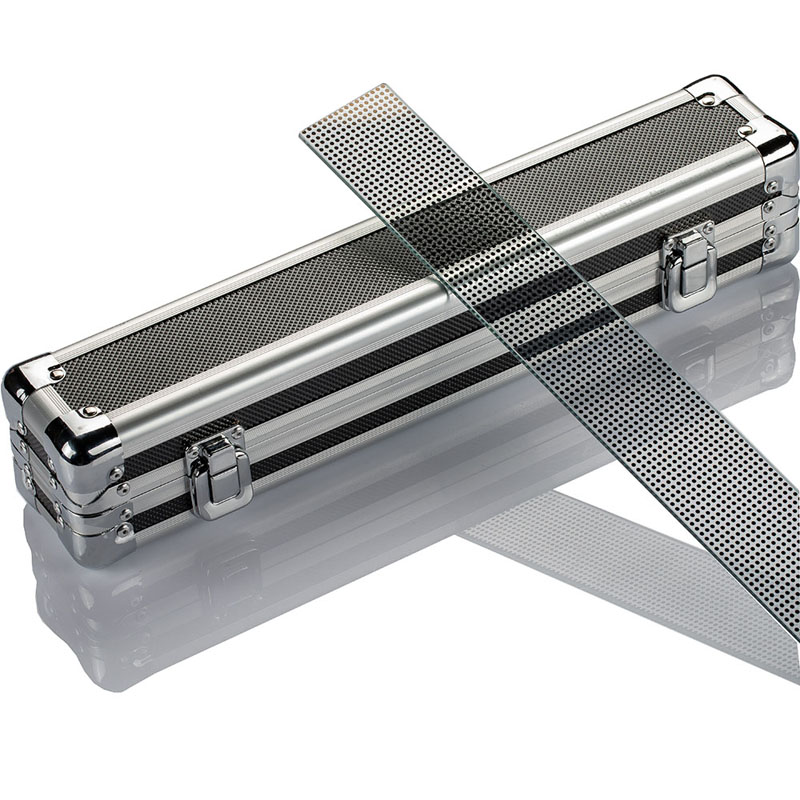

展示写真

会社の利点

計算ホログラムに関しては、Zhixing は光学設計、処理ファイルのコーディング、半導体処理、検査エラー分析、検査結果の校正に至るまでのフルプロセス ソリューションを提供できます。商品の納期は1～2週間程度で、価格もお得になっております。

校正プレートに関して、Zhixing は材料加工、コーティング、半導体加工、精密切断、信頼性試験において包括的かつ専門的なサービスを提供できます。
