詳細な分析: 計算ホログラフィー (CGH) が高精度の円筒ミラー検出のための究極のソリューションであるのはなぜですか?

I. 従来の検査：「試験板」と「ライン」の間に挟まれる

長い間、シリンドリカルレンズの表面形状検査は主に以下の伝統的な方法に依存していましたが、それらは現代の高精度産業の要求にはますます不十分になってきています。

1. テストプレート法: この古くからある方法は、熟練した技術者が干渉縞 (ニュートンリング) を観察することに依存しています。接触ベースの測定であるため、高価なレンズの表面に傷がつきやすくなります。さらに、サンプルは定性的な判断しか提供できず、定量的なサブナノメートルのデジタル表面形状データを提供することはできず、非球面および円筒面のニーズを満たすことはできません。

2. 輪郭スキャン: 高価な「点線」ゲームと効率のボトルネック

接触輪郭スキャン（代表機器：Panasonic UA3P）

非接触輪郭スキャン (代表的な機器: LUPHOScan、DUI、オランダ)

主な問題点: 設備が高価であるため、小規模な加工メーカーにとって過度の減価償却負担が生じます。

II. CGH ソリューション: 寸法削減の「完璧なベンチマーク」

上記の問題点に対処する Zhixing Optics の円筒 CGH (円筒標準レンズ) 検査ソリューションは、高精度、低コスト、高効率という利点を備えたコスト効率の高いオプションをプロセッサに提供します。

1. サブナノメートルの検出精度

CGH の中核となるロジックは、ホログラフィック回折の原理を利用して、干渉計から放射される標準波面 (平面または球面) を、測定された円筒面に完全に一致する円筒波面に正確に「ねじる」ことです。この「ゼロ補正」検出により、もともと複雑だった非球面円筒面の測定が、平面鏡を検査するのと同じくらい簡単かつ直観的になります。 Zhixing Optics は、最適化されたエッチングプロセスにより、CGH 自体の製造誤差を nm レベルまで制御することができ、お客様に究極の検出精度を提供します。

2. フルフィールドアレイ、「盲人と象」に別れを告げる

形状測定器とは異なり、CGH 検査は非接触で行われます。干渉計の視野では、円筒ミラーの全体的な表面形状、局所的な欠陥、さらには長軸に沿った微細な歪みさえもすべてはっきりと見ることができます。

3. 迅速な調整とコスト削減

Zhixing Optics 独自の「ハイブリッド CGH プロセス技術」により、CGH 基板上に高コントラスト振幅型アライメントマークが集積されます。これにより、これまで非常に面倒だった干渉計と CGH の位置合わせプロセスが第 2 レベルに削減されます。当社が開発した迅速検査治具と組み合わせることで、手動効率 UPH 60 (1 時間あたり 60 個) を達成し、検査個数あたりのコストを大幅に削減します。

Ⅲ．知識と行動の一体化：シリンドリカルレンズ検査における根深い強み

Zhixing Optics では、すべてのシリンドリカル レンズの背後にある研究努力と工業的価値を深く理解しています。 「研究室設計」から「工業用大量生産」までの最後のギャップを完全に埋めるために、Zhixing Optics は円筒形 CGH の分野に包括的な技術的堀を確立しました。

1. 完全な仕様をカバーし、パラメータの限界を超える

マイクロ・ナノ光学から大口径宇宙カメラまでのさまざまなニーズに適応するために、Zhixing Optics は標準化された製品シリーズのライブラリを確立しました。当社は、2 インチ、3 インチ、4 インチ、6 インチ、さらには 9 インチを含む、あらゆる種類の基板サイズを提供しています。主要な光学パラメータに関して、Zhixing Optics の円筒形 CGH は最小 Fno 0.7 に達することができ、大きな開口数と急峻度の高い非球面円筒形ミラーのテスト課題を容易に満たすことができ、国内の超高速円筒形ミラー試験のギャップを埋めます。

産業用新製品証明書

2. デジタルエンパワーメント: 自社開発の選択ツール

複雑な非球面パラメータに直面して、最適な CGH を素早く見つけるにはどうすればよいでしょうか? Zhixing Optics は、円筒形 CGH 用の専用オンライン選択ツールを開発しました。ユーザーはレンズの曲率半径と有効絞りを入力するだけで、数秒で選択ソリューションが提供されます。これにより、プロジェクトの初期段階での通信コストが大幅に削減されます。

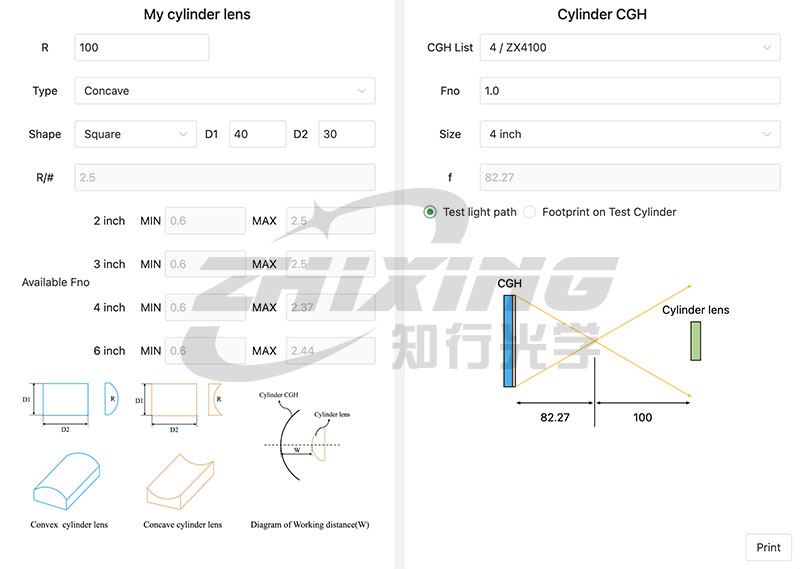

円筒形 CGH 選択インターフェイス

3. クローズドループ納品: フル次元の高精度組立および調整治具システム

正確な測定は正確な位置合わせが前提となります。円筒形 CGH アプリケーションの場合、Zhixing Optics は「スケール」を提供するだけでなく、完全なハードウェア ソリューションも開発します。

CGH 専用 6 次元調整治具: この治具は 6 自由度 (6-DOF) によるミクロンレベルの調整機能を備えており、CGH と干渉計の光軸の間の正確な同軸調整を可能にします。

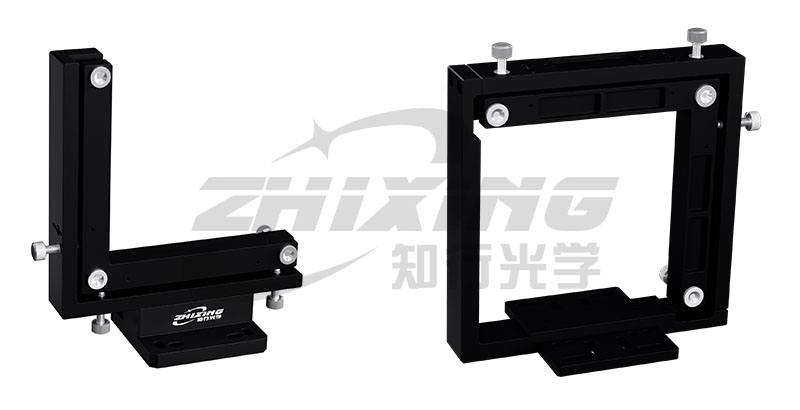

多次元調整フレーム (左側のライト高さ 145mm、右側のライト高さ 108mm)

シリンドリカルレンズ専用クランプ治具：シリンドリカルレンズの特殊な形状に合わせて安定性の高い専用クランプを設計し、検査工程中のレンズへの応力を最小限に抑え、迅速かつ再現性のある位置決めをサポートします。

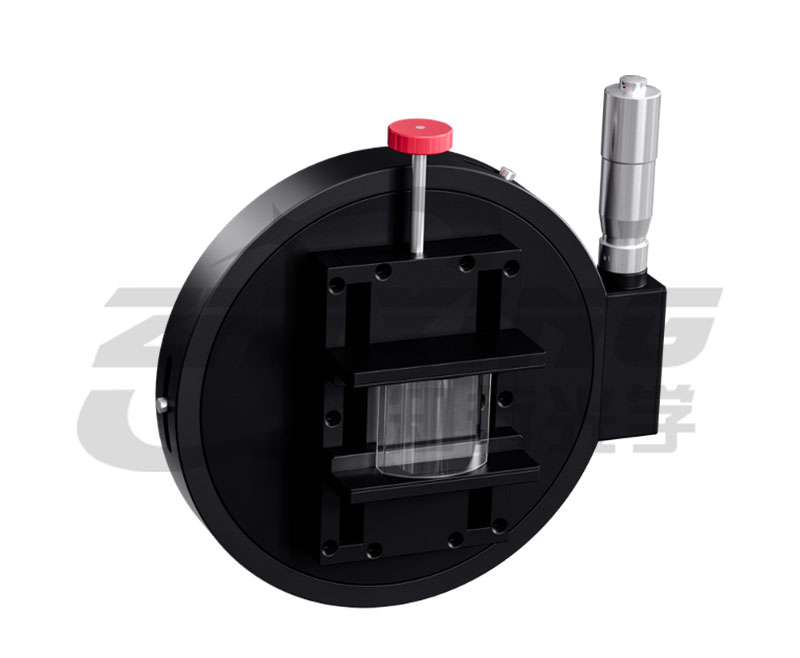

円筒形クランプ治具

高効率なコラボレーション: このツーリング システムは、CGH 上のホログラフィック アライメント マークと組み合わせることで、これまで煩雑だった組み立てと調整プロセスをモジュール化および標準化し、開梱からデータ出力までの真の迅速なエクスペリエンスを実現します。

結論

Zhixing Optics では、あらゆる精密な円筒ミラーの背後にある工業的価値を深く理解しています。 「実験室設計」から「量産」までのプロセスを完全に合理化するために、当社はサブナノメートルレベルの円筒形 CGH を提供するだけでなく、自社開発の選択ツールと成熟したオプトメカニカル統合ソリューションを活用して、ソリューションの選択から高精度の調整ツールからクランプ支援までの完全なクローズドループサービスを提供します。 Zhixing Optics は、精密スケールのメーカーであるだけでなく、円筒検査の課題を克服するための高品質パートナーでもあり、あらゆる波面を正確に再現するのに役立ちます。

知識と行動の調和、境界のない光学

Ningbo Zhixing Optics Technology Co., Ltd. – 精密ホログラフィック検査のリーダー
